VR・MR・AR用センサーとしてモーションキャプチャを活用
VR with motion capture
モーションキャプチャを使ったVR
VRにモーションキャプチャの技術を融合することで体験者や物体の動きをVR空間に組み込んだり、
大きな場所でVR体験をすることができるようになり、よりその可能性が広がります。
VRゴーグル、VRグラス、体験者の手、ボールやペンなどの物体にマーカーを付け、その動きをリアルタイムにVR空間へ反映します。
マーカーを捉えるカメラは豊富にラインナップされており、使用環境や用途によって最適なシステムを構築することができます。
CAVE
ワイドレンズが搭載されているカメラを使えば、
空間の隅々までマーカーを認識することが可能です。
広範囲でのVR体験
拡張性に優れたイーサーネットカメラを使えば、
VR空間が無限に広がります。
少ない遅延でデータをストリーミングするので、快適なVR環境が作れます。
少ない遅延でデータをストリーミングするので、
快適なVR環境が作れます。
OptiTrack アクティブソリューション
OptiTrack
アクティブソリューション
アクティブLEDマーカーによるトラッキングで利便性が向上し、また低コストで大規模のVR空間が作れます。
・各マーカーにIDが振り分けられるため、マーカーの配列・形の違いで剛体の識別をする必要がなく、同じ形の物体がいくつあっても各物体を識別できます。
・マーカーが目立ちません。市販のHMD専用のクリップも用意しております。
・LEDのないSlimX13カメラとの組み合わせでコスト削減が可能です。
VR空間で指の繊細な動きまで表現したいときは、COBRA GLOVESを用いて実現可能です。
指の各関節に付いたIMUセンサーから姿勢を計測することで、指の開き、反り、手の甲のアーチなどリアルな動きが表現できます。
OptiTrackとの連携も可能で、Unity、Unreal Engine、Siemens Jack & PSH、Motion Builderのプラグインも提供しています。
application example
応用事例
- 先端コンテンツ技術展2016
・使用システム：Prime13カメラ18台 / Prime13Wカメラ6台 + Motive:Body
・キャプチャ空間：3×6×3.5ｍ
Oculus Riftを装着しバーチャル世界を見ながら現実世界のバスケットボールで遊ぶ体験コンテンツです。バスケットボール、手、頭の位置が遅延なく正確にトラッキングできているのでドリブルやパス、キャッチが可能です。
》VR空間での指の動作
- 東京農工大学 藤田欣也研究室
・使用システム：COBRA GLOVES 16センサ + SynDash Pro
COBRA GLOVESを使用し、VR空間でも指の繊細な動きを再現します。
》AR手術ガイダンスシステム
- HOLO SURGICAL
ARメガネ、ARビューア、手術器具の位置を正確にトラッキングします。
HP：https://holosurgical.pl/technology/
》MR（Mixed Reality）システム
- キヤノン MREAL
ヘッドマウントディスプレイやコントローラの位置トラッキングシステムの一つとしてOptiTarckが使われています。
MREAL製品ページ：https://www.canon-its.co.jp/solution/mr/
system configuration example
システム構成例
使用環境や用途によって可能性が広がるOptiTrack。
豊富なラインナップを揃えるカメラのシステム構成例をご紹介致します。
VRシミュレーションスターターセット(型番：3F3MT_ALP）
| ▶︎ OptiTrackモーションキャプチャシステム 約1,660,000円 |
|---|
| カメラ | ソフトウェア | その他セット内容 |
|---|---|---|
| Flex13(3台) | Motive:Tracker | ・ケーブル（一式） ・OptiHub2（1台） ・キャリブレーションスクエア ・キャリブレーションワンド ・モーションキャプチャスーツ（一式） ・マーカー類 ・カメラ固定器具（3セット） ・年間Emailサポート ・現地設置調整トレーニング（1日） |
| ▶︎ COBRA GLOVESフィンガーキャプチャシステム 約2,550,000円 |
|---|
| ハードウェア | ソフトウェア | その他セット内容 |
|---|---|---|
| COBRA GLOVES両手 （7センサー・ワイヤレス） | SynDash Pro | ・リアルタイムプラグイン ・年間Emailサポート ・納品時オンサイトトレーニング（半日） |
| システム全体 |
|---|
| キャプチャ可能範囲 | カメラ設置範囲 | おすすめ活用シーン | 概算金額 |
|---|---|---|---|
| 2m×2m | 3m×3m | ・教育用VRコンテンツ ・製造業の作業シミュレーションシステム | 約4,210,000円(税抜) |
小規模CAVE用システム(型番：6P13WMT_ALP）
| カメラ | ソフトウェア | その他セット内容 |
|---|---|---|
| Flex13(4台) | Motive:Tracker（内臓） | ・ケーブル（一式） ・OptiHub（2台） ・キャリブレーションスクエア ・キャリブレーションワンド ・マーカー類 ・カメラ固定器具（4セット） ・年間Emailサポート ・現地設置調整トレーニング（1日） |
| カメラ | ソフトウェア | その他セット内容 |
|---|---|---|
| PrimeX13W(6台) | Motive:Tracker | ・ケーブル（一式） ・PoEハブ (1台) ・キャリブレーションスクエア ・キャリブレーションワンド ・マーカー類 ・カメラ固定具（24セット） ・年間Emailサポート ・現地設置調整トレーニング（1日） |
| キャプチャ可能範囲 | カメラ設置範囲 | 概算金額 |
|---|---|---|
| 2m×2m程度 | 6m×6m×3m | 約1,970,000円(税抜) |
| キャプチャ可能範囲 | カメラ設置範囲 | おすすめ活用シーン | 概算金額 |
|---|---|---|---|
| 4m×4m | 6m×6m | スクリーンVR （VRグラス、コントローラー、 プロジェクターとの連携） | 約4,190,000円(税抜) |
大規模VRアーケード用システム(型番：30S13MT_OME）
| カメラ | ソフトウェア | その他セット内容 |
|---|---|---|
| Flex13(4台) | Motive:Tracker（内臓） | ・ケーブル（一式） ・OptiHub（2台） ・キャリブレーションスクエア ・キャリブレーションワンド ・マーカー類 ・カメラ固定器具（4セット） ・年間Emailサポート ・現地設置調整トレーニング（1日） |
| カメラ | ソフトウェア | その他セット内容 |
|---|---|---|
| SlimX13(30台) | Motive:Tracker | ・ケーブル（一式） ・24ポートPoEハブ(2台) ・キャリブレーションスクエア ・キャリブレーションワンド ・アクティブベースステーション ・アクティブタグ (20個) ・カメラ固定具（24セット） ・年間Emailサポート ・現地設置調整トレーニング（1日） |
| キャプチャ可能範囲 | カメラ設置範囲 | 概算金額 |
|---|---|---|
| 2m×2m程度 | 6m×6m×3m | 約1,970,000円(税抜) |
| キャプチャ可能範囲 | カメラ設置範囲 | おすすめ活用シーン | 概算金額 |
|---|---|---|---|
| 12m×12m×3m | 12m×12m | 没入型VRシューティングゲーム | 約13,920,000円(税抜) |
system configuration example
システム構成例

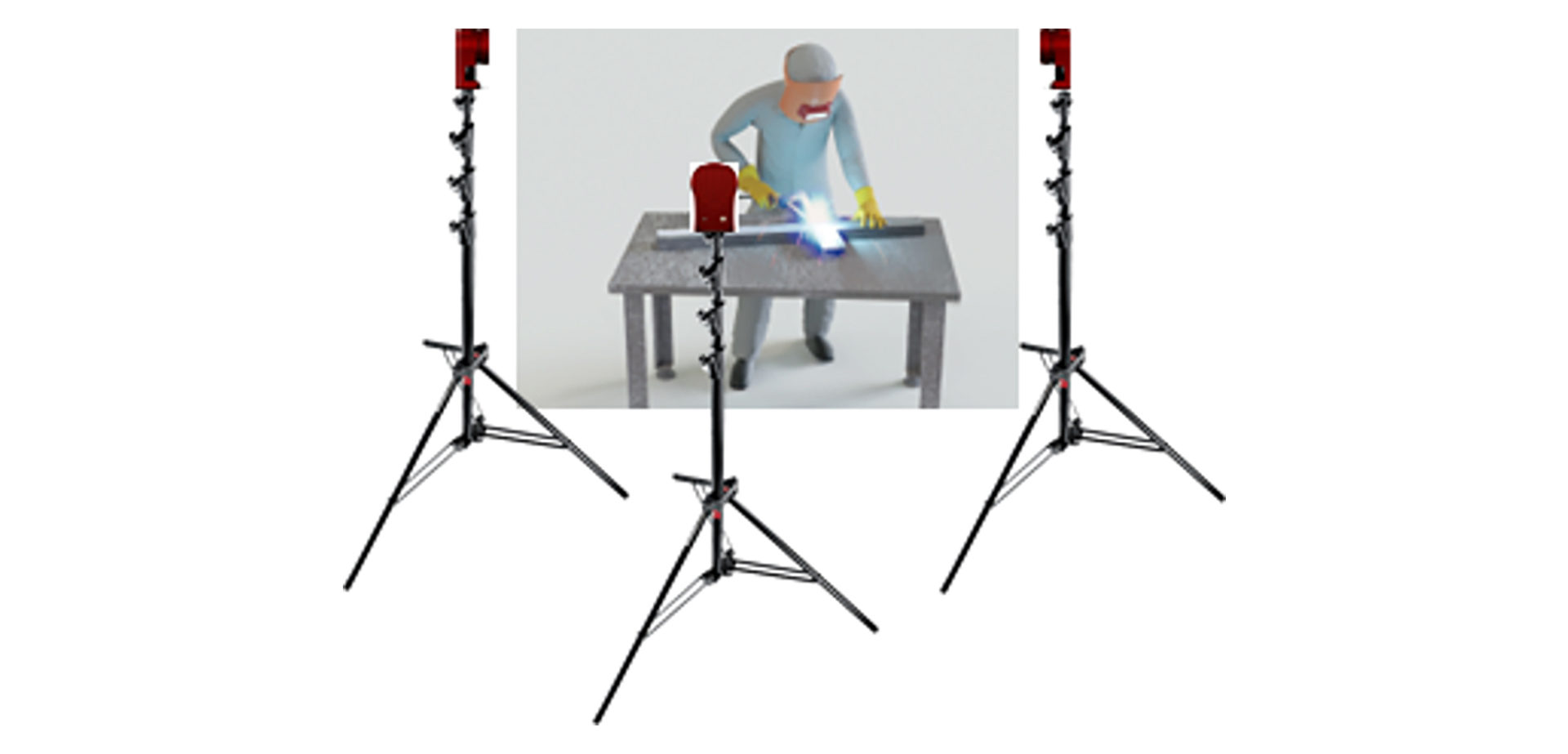

VRシミュレーション
スターターセット
(型番：3F3MT_ALP）
| VRシミュレーション スターターセット (型番： 3F3MT_ALP） | 製品概要 ▶︎ OptiTrackモーションキャプチャ システム 約1,660,000円 |
|---|---|
| カメラ | Flex13(3台) |
| ソフトウェア | Motive:Tracker |
| その他セット内容 | ・ケーブル（一式） ・OptiHub2(1台) ・キャリブレーションスクエア ・キャリブレーションワンド ・マーカー類 ・カメラ固定具（8セット） ・年間Emailサポート ・現地設置調整トレーニング（1日） |
| VRシミュレーション スターターセット (型番： 3F3MT_ALP） | 製品概要 ▶︎ COBRA GLOVESフィンガーキャプチャシステム 約2,550,000円 |
|---|---|
| ハードウェア | COBRA GLOVES両手 （7センサー・ワイヤレス） |
| ソフトウェア | SynDash Pro |
| その他セット内容 | ・リアルタイムプラグイン ・年間Emailサポート ・納品時オンサイトトレーニング（半日） |
| キャプチャ可能範囲 | 2m×2ｍ |
| カメラ設置範囲 | 3m×3m |
| おすすめ活用シーン | ・教育用VRコンテンツ ・製造業の作業シミュレーションシステム |
| 概算金額 | 約4,210,000円(税抜) |
| VRシミュレーション スターターセット (型番： 3F3MT_ALP） | 製品概要 ▶︎ COBRA GLOVESフィンガーキャプチャシステム 約2,550,000円 |
|---|---|
| ハードウェア | COBRA GLOVES両手 （7センサー・ワイヤレス） |
| ソフトウェア | SynDash Pro |
| その他セット内容 | ・リアルタイムプラグイン ・年間Emailサポート ・納品時オンサイトトレーニング（半日） |
| キャプチャ可能範囲 | 2m×2ｍ |
| カメラ設置範囲 | 3m×3m |
| おすすめ活用シーン | ・教育用VRコンテンツ ・製造業の作業シミュレーションシステム |
| 概算金額 | 約4,210,000円(税抜) |

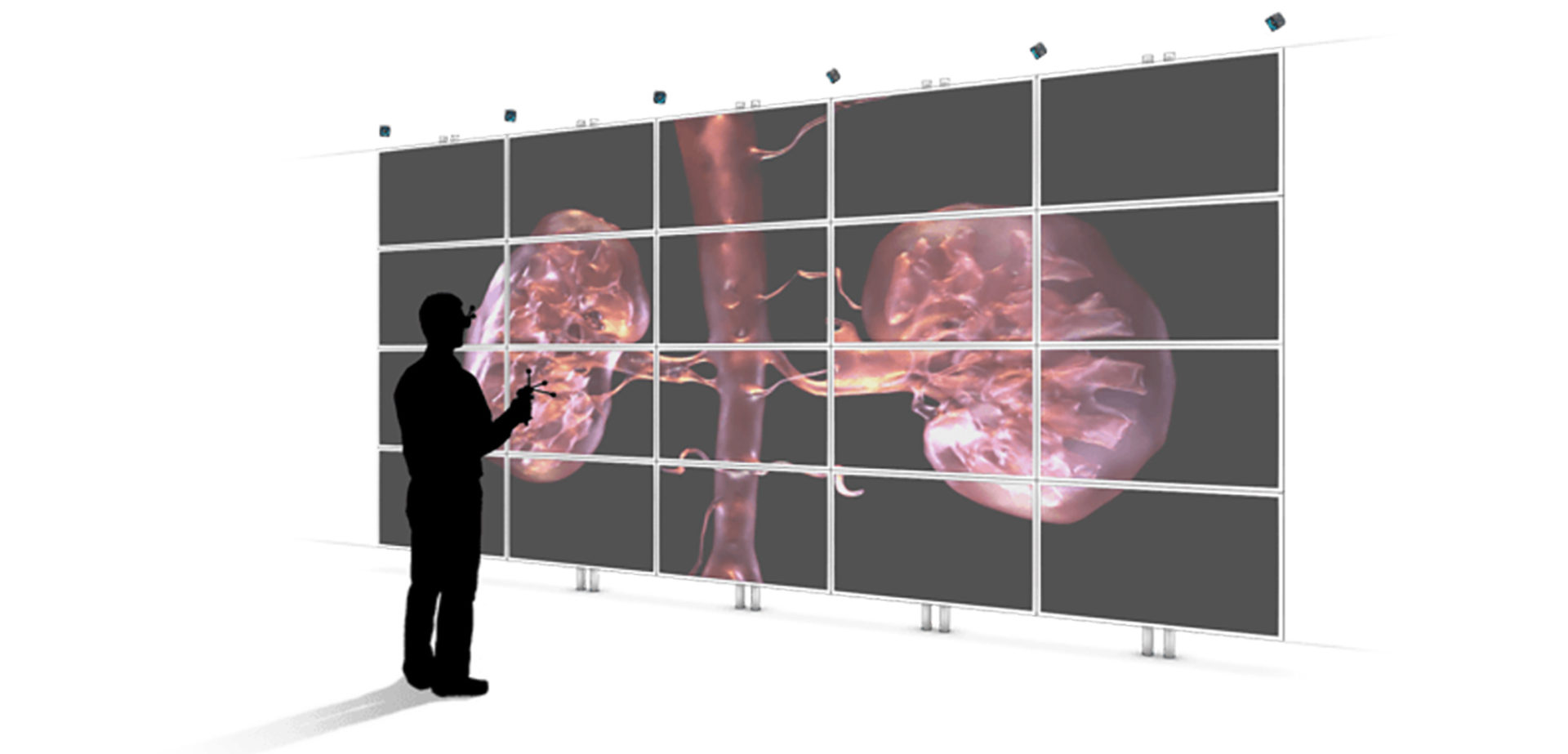

小規模CAVE用システム
(型番：6P13WMT_ALP）
| 小規模CAVE用システム (型番：6P13WMT_ALP） | 製品概要 |
|---|---|
| カメラ | PrimeX13W(6台) |
| ソフトウェア | Motive:Tracker |
| その他セット内容 | ・ケーブル（一式） ・PoEハブ（1台） ・キャリブレーションスクエア ・キャリブレーションワンド ・マーカー類 ・カメラ固定器具（6セット） ・年間Emailサポート ・現地設置調整トレーニング（1日） |
| キャプチャ可能範囲 | 4m×4ｍ |
| カメラ設置範囲 | 6m×6m |
| おすすめ活用シーン | スクリーンVR（VRグラス、コントローラー、プロジェクターとの連携） |
| 概算金額 | 約4,190,000円(税抜) |
| 小規模CAVE用システム (型番：6P13WMT_ALP） | 製品概要 |
|---|---|
| カメラ | PrimeX13W(6台) |
| ソフトウェア | Motive:Tracker |
| その他セット内容 | ・ケーブル（一式） ・PoEハブ（1台） ・キャリブレーションスクエア ・キャリブレーションワンド ・マーカー類 ・カメラ固定器具（6セット） ・年間Emailサポート ・現地設置調整トレーニング（1日） |
| キャプチャ可能範囲 | 4m×4ｍ |
| カメラ設置範囲 | 6m×6m |
| おすすめ活用シーン | スクリーンVR（VRグラス、コントローラー、プロジェクターとの連携） |
| 概算金額 | 約4,190,000円(税抜) |
大規模VRアーケード用システム
(型番：30S13MT_OME）
| 大規模VR アーケード用システム (型番： 30S13MT_OME） | 製品概要 |
|---|---|
| カメラ | SlimX13(30台) |
| ソフトウェア | Motive:Tracker |
| その他セット内容 | ・ケーブル（一式） ・24ポートPoE給電スイッチ(2台) ・キャリブレーションスクエア ・キャリブレーションワンド ・アクティブベースステーション ・アクティブタグ（20個） ・カメラ固定具（24セット） ・年間Emailサポート ・現地設置調整トレーニング（1日） |
| キャプチャ可能範囲 | 12m×12m×3ｍ |
| カメラ設置範囲 | 12m×12m |
| おすすめ活用シーン | 没入型VRシューティングゲーム |
| 概算金額 | 約13,920,000円(税抜) |
| 大規模VR アーケード用システム (型番： 30S13MT_OME） | 製品概要 |
|---|---|
| カメラ | SlimX13(30台) |
| ソフトウェア | Motive:Tracker |
| その他セット内容 | ・ケーブル（一式） ・24ポートPoE給電スイッチ(2台) ・キャリブレーションスクエア ・キャリブレーションワンド ・アクティブベースステーション ・アクティブタグ（20個） ・カメラ固定具（24セット） ・年間Emailサポート ・現地設置調整トレーニング（1日） |
| キャプチャ可能範囲 | 12m×12m×3ｍ |
| カメラ設置範囲 | 12m×12m |
| おすすめ活用シーン | 没入型VRシューティングゲーム |
| 概算金額 | 約13,920,000円(税抜) |
モーションキャプチャ実機デモ
また、最新のソフトウェアMotive3.0のデモも承っています。
