モーションキャプチャでスポーツ動作解析
～応用事例とシステム構成例～
OptiTrackは人にマーカーを取り付けることで、各骨の三次元位置姿勢をリアルタイムで数値化することができます。
他の機器と同期が可能なため、フォースプレートや解析ソフトなどと組み合わせれば、
関節トルクや筋肉活性度を算出することも可能です。
application example
応用事例
使用システム：Prime13カメラ 12台 + Motive:Body
スポーツのジャンプ着地におけるケガの研究です。OptiTrackによる三次元データとフォースプレートによる床反力データから着地時に膝に作用した外力を計算しています。
system configuration example
システム構成例
簡単キャプチャセット（型番：3F3MT_ALP）
| カメラ | ソフトウェア | その他セット内容 |
|---|---|---|
| Flex13(4台) | Motive:Tracker（内臓） | ・ケーブル（一式） ・OptiHub（2台） ・キャリブレーションスクエア ・キャリブレーションワンド ・マーカー類 ・カメラ固定器具（4セット） ・年間Emailサポート ・現地設置調整トレーニング（1日） |
| カメラ | ソフトウェア | その他セット内容 |
|---|---|---|
| Flex3(3台) | Motive:Tracker（内臓） | ・ケーブル（一式） ・OptiHub（1台） ・キャリブレーションスクエア ・キャリブレーションワンド ・マーカー類 ・カメラ固定器具（3セット） ・年間Emailサポート ・現地設置調整トレーニング（1日） |
| キャプチャ可能範囲 | カメラ設置範囲 | おすすめ活用シーン | 概算金額 |
|---|---|---|---|
| 2m×2m程度 | 6m×6m×3m | 単純な動きの制御（回転なし） | 約1,970,000円(税抜) |
| キャプチャ可能範囲 | カメラ設置範囲 | おすすめ活用シーン | 概算金額 |
|---|---|---|---|
| 2m×2m程度 | 4m×4m | ・リーチング動作計測 ・各部位のシンプルな動作計測 | 約1,350,000円(税抜) |
プロフェッショナルシステム（型番：8P22MB_BET）
| カメラ | ソフトウェア | その他セット内容 |
|---|---|---|
| PrimeX22(8台) | Motive:Body | ・ケーブル（一式） ・8ポートPoE給電スイッチ（2台） ・キャリブレーションスクエア ・キャリブレーションワンド ・マーカー類 ・キャプチャスーツ（一式） ・カメラ固定器具（3セット） ・年間Emailサポート ・現地設置調整トレーニング（1日） ・解析用ソフト |
| キャプチャ可能範囲 | カメラ設置範囲 | おすすめ活用シーン | 概算金額 |
|---|---|---|---|
| 7m×7m×2m | 9m×9m×2.5m | ・ゴルフにおけるスイングのフォーム解析 ・フォースプレートと組み合わせて 関節トルクや筋肉活性度の解析 ※フォースプレートとの同期にはeSync2が 必要になります。 | 約7,990,000円(税抜) |
system configuration example
システム構成例
簡単キャプチャセット
（型番：3F3MT_ALP）
| 簡単キャプチャセット （型番：3F3MT_ALP） | 製品概要 |
|---|---|
| カメラ | Flex3(3台) |
| ソフトウェア | Motive:Tracker |
| その他セット内容 | ・ケーブル（一式） ・OptiHub（1台） ・キャリブレーションスクエア ・キャリブレーションワンド ・マーカー類 ・カメラ固定器具（3セット） ・年間Emailサポート ・現地設置調整トレーニング（1日） |
| キャプチャ可能範囲 | 2m×2ｍ程度 |
| カメラ設置範囲 | 4m×4m |
| おすすめ活用シーン | ・リーチング動作計測 ・各部位のシンプルな動作計測 |
| 概算金額 | 約1,350,000円(税抜) |

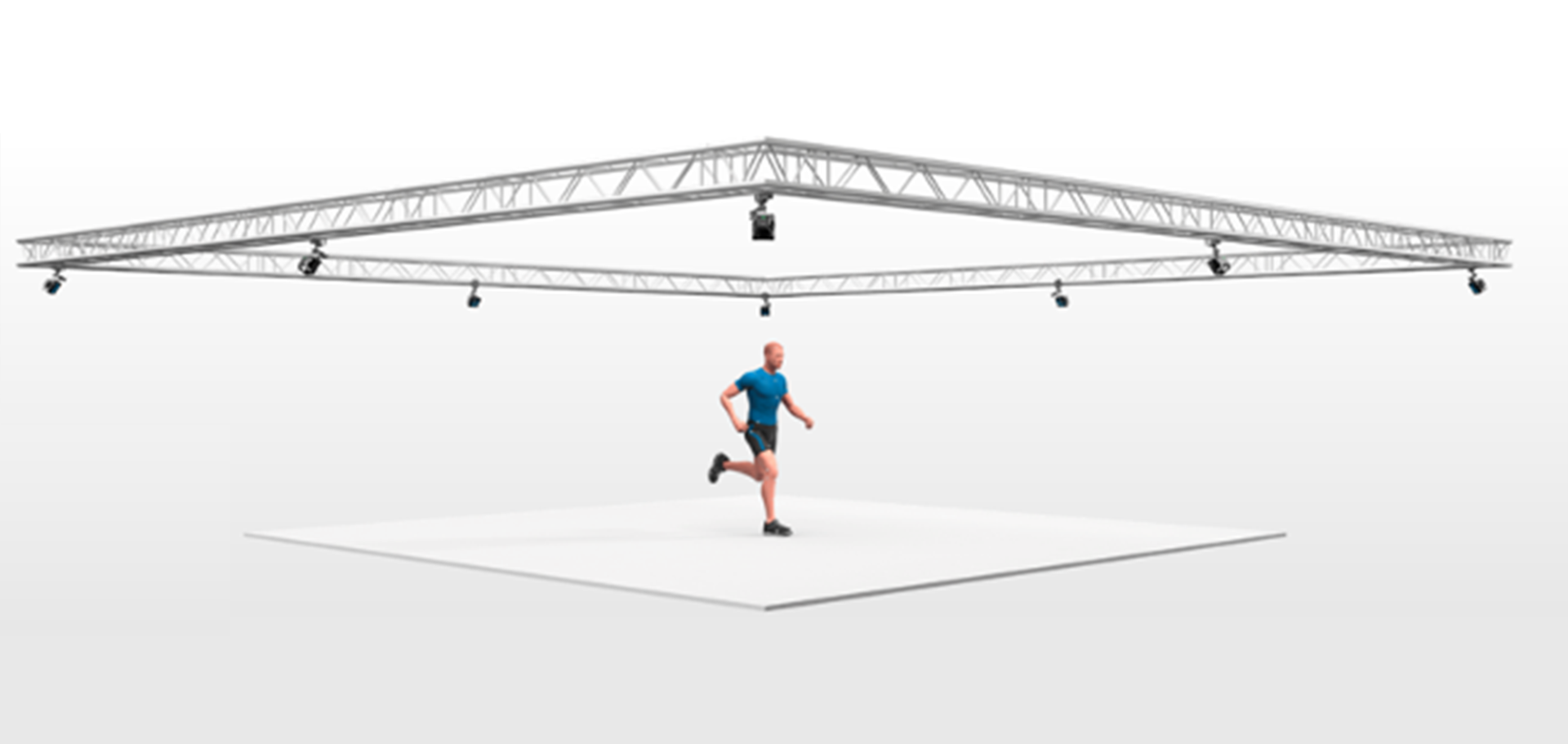

プロフェッショナルシステム
（型番：8P22MB_BET）
| プロフェッショナルシステム （型番：8P22MB_BET） | 製品概要 |
|---|---|
| カメラ | PrimeX22(8台) |
| ソフトウェア | Motive:Body |
| その他セット内容 | ・ケーブル（一式） ・8ポートPoE給電スイッチ（2台） ・キャリブレーションスクエア ・キャリブレーションワンド ・マーカー類 ・キャプチャスーツ（一式） ・カメラ固定器具（3セット） ・年間Emailサポート ・現地設置調整トレーニング（1日） ・解析用ソフト |
| キャプチャ可能範囲 | 7m×7m×2ｍ |
| カメラ設置範囲 | 9m×9m×2.5ｍ |
| おすすめ活用シーン | ・ゴルフにおけるスイングのフォーム解析 ・フォースプレートと組み合わせて関節トルクや筋肉活性度の解析 ※フォースプレートとの同期にはeSync2が必要になります。 |
| 概算金額 | 約7,990,000円(税抜) |
OptiTrackは歩行計測に用いられることも多い製品です。
単体での活用はもちろんですが、ビデオカメラや加速度計と組み合わせることで、より多くのデータの採取や解析に役立てられます。
application example
応用事例
》膝関節のインピーダンスの研究
歩行中、摂動装置を用いて膝に位置や速度の摂動を与え、OptiTrackで実際の位置や速度を計測することで膝関節のインピーダンスを推定しています。
system configuration example
システム構成例
スターターセット（型番：3F3MB_BET）
| カメラ | ソフトウェア | その他セット内容 |
|---|---|---|
| Flex13(4台) | Motive:Tracker（内臓） | ・ケーブル（一式） ・OptiHub（2台） ・キャリブレーションスクエア ・キャリブレーションワンド ・マーカー類 ・カメラ固定器具（4セット） ・年間Emailサポート ・現地設置調整トレーニング（1日） |
| カメラ | ソフトウェア | その他セット内容 |
|---|---|---|
| Flex3(8台) | Motive:Body | ・ケーブル（一式） ・OptiHub2（2台） ・キャリブレーションスクエア ・キャリブレーションワンド ・モーションキャプチャスーツ（一式） ・マーカー類 ・カメラ固定器具（3セット） ・年間Emailサポート ・現地設置調整トレーニング（1日） |
| キャプチャ可能範囲 | カメラ設置範囲 | おすすめ活用シーン | 概算金額 |
|---|---|---|---|
| 2m×2m程度 | 6m×6m×3m | 単純な動きの制御（回転なし） | 約1,970,000円(税抜) |
| キャプチャ可能範囲 | カメラ設置範囲 | おすすめ活用シーン | 概算金額 |
|---|---|---|---|
| 2m×2m×2m程度 | 6m×6m×2m | トレッドミルを活用した歩行の計測 | 約2,820,000円(税抜) |
プロフェッショナルシステム（型番：16P22MB_GAM）
| カメラ | ソフトウェア | その他セット内容 |
|---|---|---|
| PrimeX22(16台) | Motive:Body | ・ケーブル（一式） ・24ポートPoE給電スイッチ（2台） ・キャリブレーションスクエア ・キャリブレーションワンド ・マーカー類 ・キャプチャスーツ（一式） ・カメラ固定器具（3セット） ・年間Emailサポート ・現地設置調整トレーニング（1日） ・解析用ソフト |
| キャプチャ可能範囲 | カメラ設置範囲 | おすすめ活用シーン | 概算金額 |
|---|---|---|---|
| 10m×10m×2m | 12m×12m×2m | 広範囲における歩行、走行の計測。 複数人の同時計測。 | 約14,400,000円(税抜)〜 |
system configuration example
システム構成例

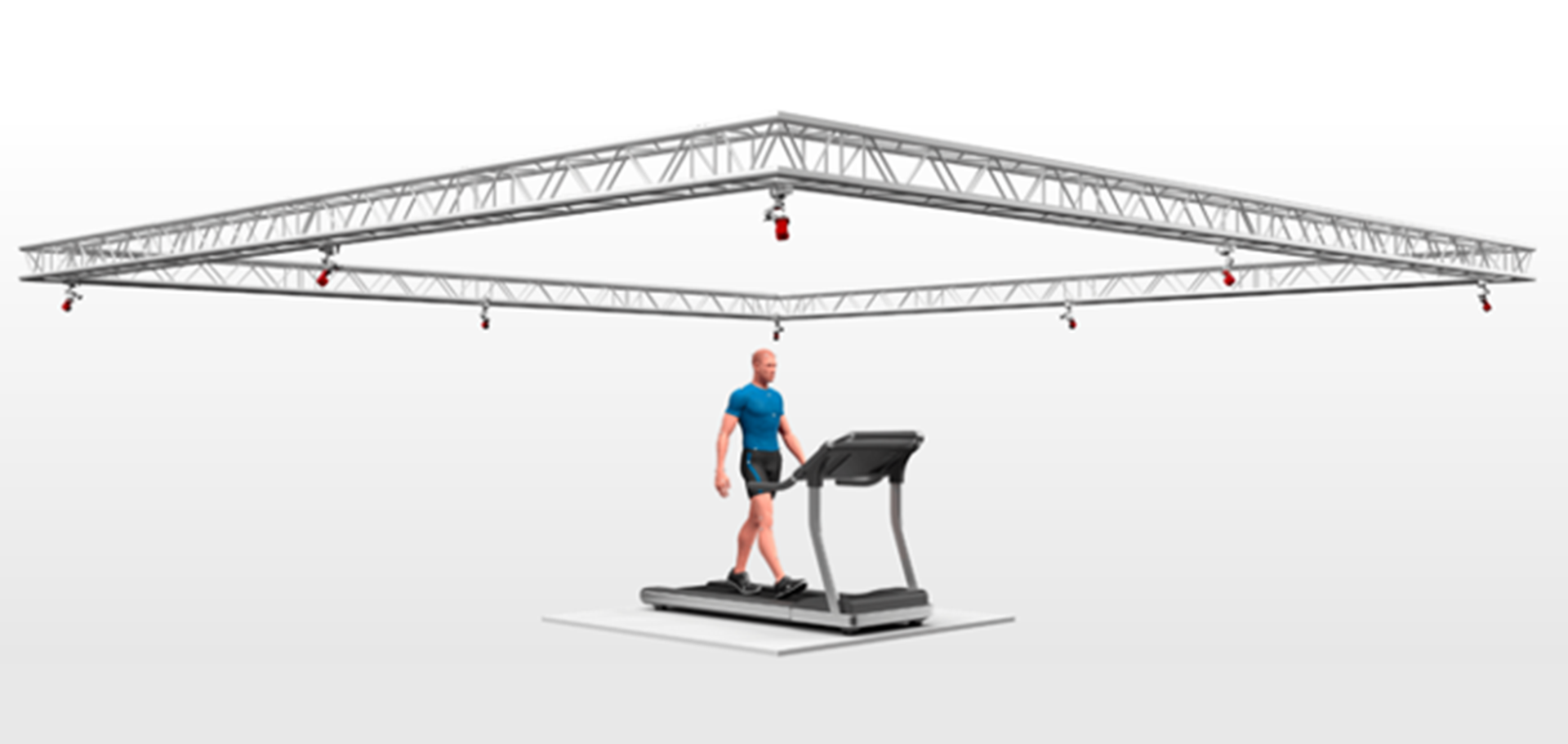

スターターセット
（型番：3F3MB_BET）
| スターターセット （型番：3F3MB_BET） | 製品概要 |
|---|---|
| カメラ | Flex3(8台) |
| ソフトウェア | Motive:Body |
| その他セット内容 | ・ケーブル（一式） ・OptiHub2（2台） ・キャリブレーションスクエア ・キャリブレーションワンド ・モーションキャプチャスーツ（一式） ・マーカー類 ・カメラ固定器具（3セット） ・年間Emailサポート ・現地設置調整トレーニング（1日） |
| キャプチャ可能範囲 | 2ｍ×2ｍ×2ｍ |
| カメラ設置範囲 | 6m×6m×2ｍ |
| おすすめ活用シーン | トレッドミルを活用した歩行の計測 |
| 概算金額 | 約2,820,000円((税抜) |

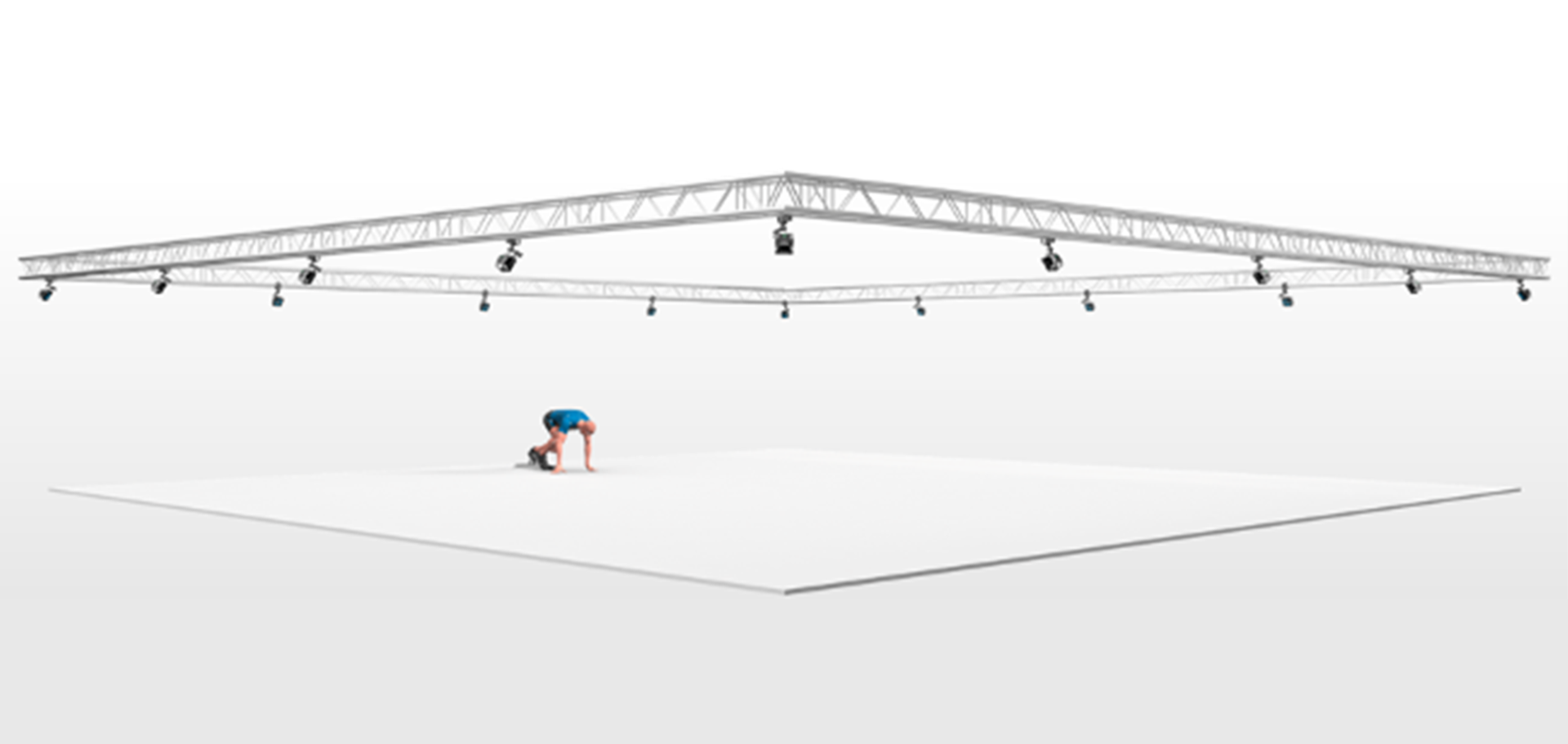

プロフェッショナルシステム
（型番：16P22MB_GAM）
| プロフェッショナルシステム （型番：16P22MB_GAM） | 製品概要 |
|---|---|
| カメラ | PrimeX22(16台) |
| ソフトウェア | Motive:Body |
| その他セット内容 | ・ケーブル（一式） ・24ポートPoE給電スイッチ（2台） ・キャリブレーションスクエア ・キャリブレーションワンド ・マーカー類 ・キャプチャスーツ（一式） ・カメラ固定器具（3セット） ・年間Emailサポート ・現地設置調整トレーニング（1日） ・解析用ソフト |
| キャプチャ可能範囲 | 10m×10m×2ｍ |
| カメラ設置範囲 | 12m×12m×2ｍ |
| おすすめ活用シーン | 広範囲における歩行、走行の計測。複数人の同時計測。 |
| 概算金額 | 約14,400,000円(税抜)〜 |
OptiTrackは人にマーカーを取り付けることで、各骨の三次元位置姿勢をリアルタイムで数値化することができます。
他の機器と同期が可能なため、フォースプレートや解析ソフトなどと組み合わせれば、
関節トルクや筋肉活性度を算出することも可能です。
application example
応用事例
使用システム：Prime13カメラ 12台 + Motive:Body
スポーツのジャンプ着地におけるケガの研究です。OptiTrackによる三次元データとフォースプレートによる床反力データから着地時に膝に作用した外力を計算しています。
system configuration example
システム構成例
簡単キャプチャセット（型番：3F3MT_ALP）
| カメラ | ソフトウェア | その他セット内容 |
|---|---|---|
| Flex13(4台) | Motive:Tracker（内臓） | ・ケーブル（一式） ・OptiHub（2台） ・キャリブレーションスクエア ・キャリブレーションワンド ・マーカー類 ・カメラ固定器具（4セット） ・年間Emailサポート ・現地設置調整トレーニング（1日） |
| カメラ | ソフトウェア | その他セット内容 |
|---|---|---|
| Flex3(3台) | Motive:Tracker（内臓） | ・ケーブル（一式） ・OptiHub（1台） ・キャリブレーションスクエア ・キャリブレーションワンド ・マーカー類 ・カメラ固定器具（3セット） ・年間Emailサポート ・現地設置調整トレーニング（1日） |
| キャプチャ可能範囲 | カメラ設置範囲 | おすすめ活用シーン | 概算金額 |
|---|---|---|---|
| 2m×2m程度 | 6m×6m×3m | 単純な動きの制御（回転なし） | 約1,970,000円(税抜) |
| キャプチャ可能範囲 | カメラ設置範囲 | おすすめ活用シーン | 概算金額 |
|---|---|---|---|
| 2m×2m程度 | 4m×4m | ・リーチング動作計測 ・各部位のシンプルな動作計測 | 約1,350,000円(税抜) |
プロフェッショナルシステム（型番：8P22MB_BET）
| カメラ | ソフトウェア | その他セット内容 |
|---|---|---|
| PrimeX22(8台) | Motive:Body | ・ケーブル（一式） ・8ポートPoE給電スイッチ（2台） ・キャリブレーションスクエア ・キャリブレーションワンド ・マーカー類 ・キャプチャスーツ（一式） ・カメラ固定器具（3セット） ・年間Emailサポート ・現地設置調整トレーニング（1日） ・解析用ソフト |
| キャプチャ可能範囲 | カメラ設置範囲 | おすすめ活用シーン | 概算金額 |
|---|---|---|---|
| 7m×7m×2m | 9m×9m×2.5m | ・ゴルフにおけるスイングのフォーム解析 ・フォースプレートと組み合わせて 関節トルクや筋肉活性度の解析 ※フォースプレートとの同期にはeSync2が 必要になります。 | 約7,990,000円(税抜) |
system configuration example
システム構成例
簡単キャプチャセット
（型番：3F3MT_ALP）
| 簡単キャプチャセット （型番：3F3MT_ALP） | 製品概要 |
|---|---|
| カメラ | Flex3(3台) |
| ソフトウェア | Motive:Tracker |
| その他セット内容 | ・ケーブル（一式） ・OptiHub（1台） ・キャリブレーションスクエア ・キャリブレーションワンド ・マーカー類 ・カメラ固定器具（3セット） ・年間Emailサポート ・現地設置調整トレーニング（1日） |
| キャプチャ可能範囲 | 2m×2ｍ程度 |
| カメラ設置範囲 | 4m×4m |
| おすすめ活用シーン | ・リーチング動作計測 ・各部位のシンプルな動作計測 |
| 概算金額 | 約1,350,000円(税抜) |
プロフェッショナルシステム
（型番：8P22MB_BET）
| プロフェッショナルシステム （型番：8P22MB_BET） | 製品概要 |
|---|---|
| カメラ | PrimeX22(8台) |
| ソフトウェア | Motive:Body |
| その他セット内容 | ・ケーブル（一式） ・8ポートPoE給電スイッチ（2台） ・キャリブレーションスクエア ・キャリブレーションワンド ・マーカー類 ・キャプチャスーツ（一式） ・カメラ固定器具（3セット） ・年間Emailサポート ・現地設置調整トレーニング（1日） ・解析用ソフト |
| キャプチャ可能範囲 | 7m×7m×2ｍ |
| カメラ設置範囲 | 9m×9m×2.5ｍ |
| おすすめ活用シーン | ・ゴルフにおけるスイングのフォーム解析 ・フォースプレートと組み合わせて関節トルクや筋肉活性度の解析 ※フォースプレートとの同期にはeSync2が必要になります。 |
| 概算金額 | 約7,990,000円(税抜) |
OptiTrackは歩行計測に用いられることも多い製品です。
単体での活用はもちろんですが、ビデオカメラや加速度計と組み合わせることで、より多くのデータの採取や解析に役立てられます。
application example
応用事例
》膝関節のインピーダンスの研究
歩行中、摂動装置を用いて膝に位置や速度の摂動を与え、OptiTrackで実際の位置や速度を計測することで膝関節のインピーダンスを推定しています。
system configuration example
システム構成例
スターターセット（型番：3F3MB_BET）
| カメラ | ソフトウェア | その他セット内容 |
|---|---|---|
| Flex13(4台) | Motive:Tracker（内臓） | ・ケーブル（一式） ・OptiHub（2台） ・キャリブレーションスクエア ・キャリブレーションワンド ・マーカー類 ・カメラ固定器具（4セット） ・年間Emailサポート ・現地設置調整トレーニング（1日） |
| カメラ | ソフトウェア | その他セット内容 |
|---|---|---|
| Flex3(8台) | Motive:Body | ・ケーブル（一式） ・OptiHub2（2台） ・キャリブレーションスクエア ・キャリブレーションワンド ・モーションキャプチャスーツ（一式） ・マーカー類 ・カメラ固定器具（3セット） ・年間Emailサポート ・現地設置調整トレーニング（1日） |
| キャプチャ可能範囲 | カメラ設置範囲 | おすすめ活用シーン | 概算金額 |
|---|---|---|---|
| 2m×2m程度 | 6m×6m×3m | 単純な動きの制御（回転なし） | 約1,970,000円(税抜) |
| キャプチャ可能範囲 | カメラ設置範囲 | おすすめ活用シーン | 概算金額 |
|---|---|---|---|
| 2m×2m×2m程度 | 6m×6m×2m | トレッドミルを活用した歩行の計測 | 約2,820,000円(税抜) |
プロフェッショナルシステム（型番：16P22MB_GAM）
| カメラ | ソフトウェア | その他セット内容 |
|---|---|---|
| PrimeX22(16台) | Motive:Body | ・ケーブル（一式） ・24ポートPoE給電スイッチ（2台） ・キャリブレーションスクエア ・キャリブレーションワンド ・マーカー類 ・キャプチャスーツ（一式） ・カメラ固定器具（3セット） ・年間Emailサポート ・現地設置調整トレーニング（1日） ・解析用ソフト |
| キャプチャ可能範囲 | カメラ設置範囲 | おすすめ活用シーン | 概算金額 |
|---|---|---|---|
| 10m×10m×2m | 12m×12m×2m | 広範囲における歩行、走行の計測。 複数人の同時計測。 | 約14,400,000円(税抜)〜 |
system configuration example
システム構成例
スターターセット
（型番：3F3MB_BET）
| スターターセット （型番：3F3MB_BET） | 製品概要 |
|---|---|
| カメラ | Flex3(8台) |
| ソフトウェア | Motive:Body |
| その他セット内容 | ・ケーブル（一式） ・OptiHub2（2台） ・キャリブレーションスクエア ・キャリブレーションワンド ・モーションキャプチャスーツ（一式） ・マーカー類 ・カメラ固定器具（3セット） ・年間Emailサポート ・現地設置調整トレーニング（1日） |
| キャプチャ可能範囲 | 2ｍ×2ｍ×2ｍ |
| カメラ設置範囲 | 6m×6m×2ｍ |
| おすすめ活用シーン | トレッドミルを活用した歩行の計測 |
| 概算金額 | 約2,820,000円((税抜) |
プロフェッショナルシステム
（型番：16P22MB_GAM）
| プロフェッショナルシステム （型番：16P22MB_GAM） | 製品概要 |
|---|---|
| カメラ | PrimeX22(16台) |
| ソフトウェア | Motive:Body |
| その他セット内容 | ・ケーブル（一式） ・24ポートPoE給電スイッチ（2台） ・キャリブレーションスクエア ・キャリブレーションワンド ・マーカー類 ・キャプチャスーツ（一式） ・カメラ固定器具（3セット） ・年間Emailサポート ・現地設置調整トレーニング（1日） ・解析用ソフト |
| キャプチャ可能範囲 | 10m×10m×2ｍ |
| カメラ設置範囲 | 12m×12m×2ｍ |
| おすすめ活用シーン | 広範囲における歩行、走行の計測。複数人の同時計測。 |
| 概算金額 | 約14,400,000円(税抜)〜 |
モーションキャプチャ実機デモ
また、最新のソフトウェアMotive3.0のデモも承っています。
