Ethernetカメラシステムの接続・同期機器

カメラやソフトウェアだけでなく、システム構築に不可欠なキャリブレーション器具、マーカー、専用スーツなどの各種アクセサリーも一括でご提案いたします。機材選定の手間を省き、導入後すぐに高精度なモーションキャプチャーを開始できます。

Ethernetカメラシステムの接続・同期機器一覧

PoE給電対応スイッチ
アップリンクスイッチ
ネットワークカード
同期機器
ケーブル

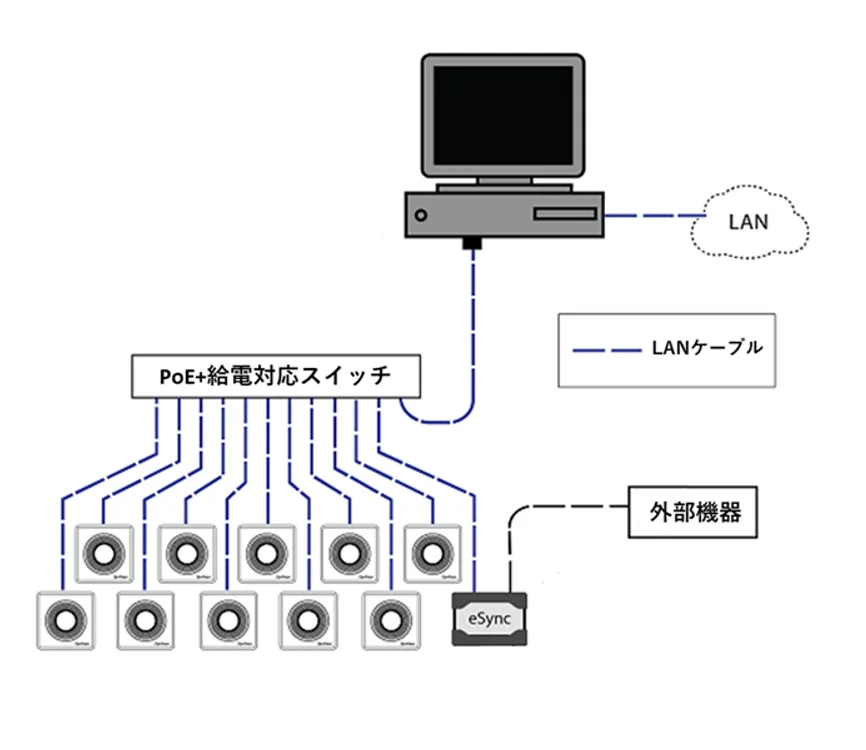

Ethernetカメラシステム接続図

Ethernetカメラシステムは100台以上のカメラをつなげることができ、LANケーブルは最大100mの長さに対応しています。
Prime^Xシリーズカメラ、Slim^X13カメラであれば、異なる種類のものを組み合わせることが可能です。
社内LANやリアルタイムストリーミングを同時に行う場合は別でLANを接続する必要があります。

Ethernetカメラ製品はこちら

お見積もり・お問い合わせお見積やご質問、デモンストレーションのご相談など。

PoE給電対応スイッチ

PoE給電対応スイッチはEhternetカメラ用のギガビット PoE/PoE+ スイッチです。各カメラへの安定した電力供給やカメラ間の同期、カメラで取得したデータの転送といった役割を果たします。カメラ台数が多く最大供給電力やポート数を上回る場合、複数台の給電対応スイッチ同士をLANケーブルで繋ぐことでカメラ台数を増やすことができます。ただしカメラ台数が24台以上となる場合、アップリンクスイッチが必要となります。

PoE給電対応スイッチ（24ポート）

Prime^X 13/13Wは23台まで、Prime^X 41/22は12台まで接続可能。

本体価格 298,000円税込価格 327,800円
PoE給電対応スイッチ（8ポート）

Prime^X 13/13Wは7台まで、Prime^X 41/22は4台まで接続可能。

本体価格 65,000円税込価格 71,500円

※Prime^X 13/13Wの消費電力は15.4W、Prime^X 41/22の消費電力は30.0W

アップリンクスイッチ

カメラの台数が24台以上になる場合は、送信するデータ量が膨大になるため、10ギガビットのアップリンクスイッチを使用し、Cat7のLANケーブルでホストPCに接続します。このとき、全てのLANケーブルだけでなくPC側のネットワークカードも10ギガビットに対応している必要があります。

10ギガビットアップリンクスイッチ

高速スイッチングファブリックを備えた10ギガビットアップリンクスイッチ。24台以上のPrimeXシリーズカメラに適しています。

本体価格 180,000円税込価格 198,000円

ネットワークカード

干渉や混雑を避けるために、カメラのネットワークはオフィスや他のローカルエリアネットワークから独立している必要があります。キャプチャーに使用するコンピュータが既存のネットワークに接続されている場合は、2番目のイーサネットポートまたはアドオンネットワークカードを使用してカメラネットワークに接続できます。

ネットワークカード（ギガビット）

1ギガビットアップリンクスイッチに対応するネットワークカード。

本体価格 28,000円税込価格 30,800円
ネットワークカード（10ギガビット）

10ギガビットアップリンクスイッチに対応するネットワークカード。

本体価格 49,800円税込価格 54,780円

同期機器

「フォースプレート、筋電計などの外部機器と時間軸を正確に同期させるためのデバイスです。シンク信号（Genlock、Timecodeなど）でのやり取りでOptiTrackから外部機器を制御することも、外部機器からOpiTrackを制御することも可能です。モーションキャプチャーデータと完全に同期・統合させたい場合に必須となります。」
