OptiTrack eSync 2

eSync2は、外部機器へ同期信号の送受信やSMPTEタイムコードを利用して正確なタイミングの取得を可能にします。

あなたのモーションキャプチャデータに
同期信号＆タイムコードを。

eSync 2概要
仕様

eSync 2概要

eSync2を使用すればプロフェッショナルビデオのゲンロックや汎用の入力信号、ソフトウェアコマンドなどほとんどすべての信号にEthernetカメラを同期させることができます。トリガー信号を使って、Ethernetカメラシステムと外部機器のレコーディングのスタート/ストップのタイミングを合わせることが可能です。

シンクアウトプットあるいはトリガー信号を床反力計データ配列用のDAQに同期させたり、SMPTE信号によって非常に正確なタイミングを取得することも可能です。

システムにつき一つのeSync2があればカメラ+/-5µs以内の誤差で同期します。PoEによるEthernet接続は研究室でもスタジオでも簡単にソース信号と同期させることが可能です。多くのインプットに正確に同期する便利なアウトプット信号を使ってシグナルを変換することもできます。

GenLockシンクイン

SDブラックバースト、HDトリレベルアナログ入力信号を経由して外部ビデオソースにOptiTrackのEthernetカメラを同期させます。Genlockは撮影セットでのキャプチャー、カメラトラッキング、リファレンスビデオ、ヘッドマウントのフェイシャルキャプチャーなどには非常に向いています。

一般的な外部信号入力

solated – シンク信号が3.3V以上あるいは異なるグラウンド・リファレンスである場合
High Impedance – 外部デバイスからeSync2に同期信号を送信するために、3つのHigh Impedanceデジタル入力を使用できます。

SMPTEタイムコード入力

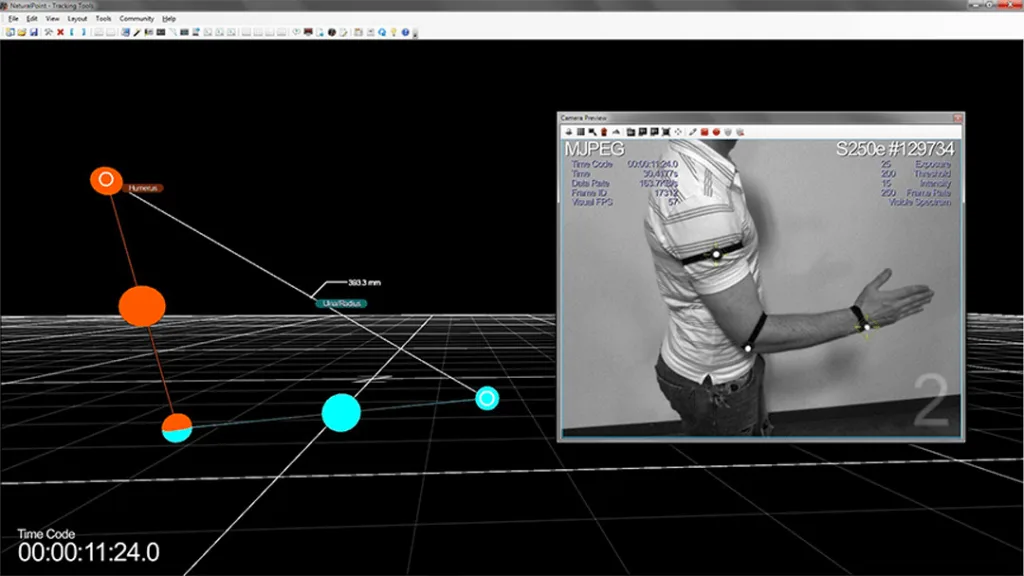

SMPTEタイムコードで録画/リアルタイムストリーミングされたデータは後で他のメディアと合成したりする場合に便利です。タイムコードはArenaのFBX, C3D, NatNet、TrackingToolsのCSV, NatNet, VRPNでサポートされています。

シャッターグラスをサポート

カメラのIRストロボを切れば市販の3Dシャッターグラスを使用することができます。ステレオ出力信号をサポートしたビデオカードをSync Inに接続し、シャッターグラスの信号発生器をSync Outに接続します。モーションキャプチャー用カメラとシャッターグラスの干渉を避けるためにソフトウェアで調整することもできます。

お見積もり・お問い合わせお見積やご質問、デモンストレーションのご相談など。

eSync 2仕様

サイズ＆重さ

幅　138.9 mm
高さ　40.9 mm
奥行　92.5 mm
重量　0.4 kg

電源	IEEE 802.3af-2003 PoE （オプション）PoEポートが使用不可能な場合 12V @ 0.6Aの電源供給を行います。
Ethernetポート	100BASE-TX Ethernet （Cat6 Ethernetケーブルに対応しています。（Cat5/Cat5eには対応しておりません。）
ステータスLED	ポート毎のステータスマスタータイム外部ロック
レコーディング制御	スタート/ストップ　トリガー Rising edge Falling edge High gated Low gated
共通のシンクパラメーター	Max freq : 50 kHz Min freq : 10 Hz ディバイダー ( 1:1 ～ 1：1024 ) シンクモード Rising edge Falling edge Either edge シンクオフセット (1フレーム周期まで) Lシンクレート : 30～360Hz
同期入力ソース	内部クロックビデオゲンロック SMPTEタイムコード外部デジタルインプット Isolated High Impedance (x3) EVESA Stereo
外部同期信号入力	Isolated Electrically-isolated, (LV)TTL compatible VIL (max) : 1.0V VIH (min) : 3.0V VIH (max) : 12V Isolated High ImpedanceとVESA Stereo VIL (max) : 0.8V VIH (min) : 2V VIH (max) : 3.3V ZIN : 4.7Hohm Lo-Z
同期出力信号	内部クロックすべての外部出力 Recording active（レコーディング中の出力） Recording active（フレーム毎のパルス出力） IExposure周期極性ノーマルインバース Recording active（スタート/ストップのパルス）
外部同期信号出力	LVCMOS 3.3V IOH (max) : -8mA IOL (max) : 8mA 4× 出力, 1 VESA Stereo 出力
