OptiTrack基幹ソフトウェア Motive

OptiTrackモーションキャプチャーシステムの基幹ソフトウェアです。カメラの調整からキャリブレーション、収録、リアルタイムストリーミング、マーカー修正など一連のフローをこのソフトウェア上で行います。

概要

Motiveは、高精度なモーションキャプチャーを実現する統合ソフトウェアです。
カメラのキャリブレーションからキャプチャーの設定、リアルタイム計測や収録、外部へのストリーミング、詳細なデータ編集まで、一連のワークフローを直感的なUIで提供します。

Unbreakable

壊れないスケルトン

新しいスケルトンソルバ”Quantum Solver”は、スケルトントラッキングの精度を大幅に向上させ、『壊れないスケルトン』を実現しました。
アクターの骨格の動きを正確に定義することで、マーカーが隠れるような厳しい条件でも壊れずにトラッキングし続けることができます。

※ ”Quantum Solver”とはMotive:Body 3.X 用に開発された新しいソルバです。” ソルバ” とは、実際に計測されたマーカーからスケルトンやボーンの位置・姿勢(6 DoF)を推定するプログラムプロセスのことを指します。

High precision

高精度、低遅延

Motiveは0.2㎜以下の高精度で3次元位置姿勢のトラッキングをすることができます。また1つのシステムで同時に多人数・他剛体でもリアルタイムに遅延なくキャプチャーすることができます。

位置精度

+/-0.2mm

レイテンシー

4.2ms以下

回転精度

+/-0.5度

※ ほとんどのOptiTrackカメラ構成では、広いトラッキングエリアでも+/- 0.2mmの精度が得られます。要望する精度が実現するための機器構成についてはご相談ください。
※ ほとんどのOptiTrackシステムは、3つ以上のパッシブマーカーまたはアクティブマーカーからグローバルオリエンテーション（回転）を導き出します。よって回転精度はこれらのマーカー間の距離によって変化する可能性があります。

Easy setup

簡単にできるセットアップ

スケルトンや剛体の作成はワンクリックで行うことができます。キャリブレーションは数十秒～数分で完了し、自動マスキング機能等もついているため、準備からキャプチャーまで簡単かつスピーディに行うことができます。

Trained Markersets

あらゆる形状をトラッキング

布、紐、動物、表情、指など、マーカーさえ取り付けられれば、
ほとんどの形状をマーカーセットを形成してトラッキングが可能です。人か剛体しかキャプチャーできないといった従来の制約はありません。

※Motive:Body 3.1以降のバージョンのみ対応

お見積もり・お問い合わせお見積やご質問、デモンストレーションのご相談など。

仕様

精度を保ち続けるキャリブレーション

Motiveではバックグラウンドで常にキャリブレーションをし続けるContinuous Calibrationを採用しているため、最新で最高の精度を保ったまま1日キャプチャーすることできます。温度変化やカメラのちょっとした揺れなどが原因で精度が落ちる心配がありません。

実証されたマーカーセット

Motive：Bodyは、科学的および臨床的に検証され、また論文審査のある専門誌で何度も使用されている多くのマーカーセットのライブラリを提供します。

Helen Hayes Markerset
Conventional Gait Model
Rizzoli Clinical Gait Model
Rizzoli Multi-Segment Foot Model

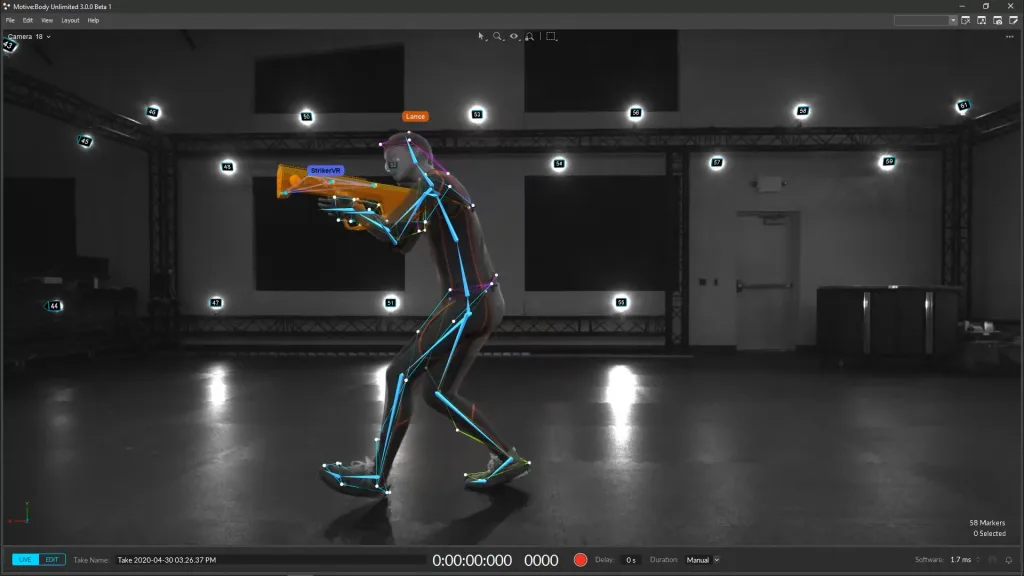

フル解像度のリファレンスビデオ

すべてのOptiTrackカメラは、キャリブレーション&同期されたグレースケールのリファレンスビデオカメラとして使用できます。マーカー、剛体、スケルトンなどをリファレンスビデオに重ね合わせて確認できるため、後編集やデータ解析に役立てることができます。Prime Colorを使用することでカラー映像にすることも可能です。

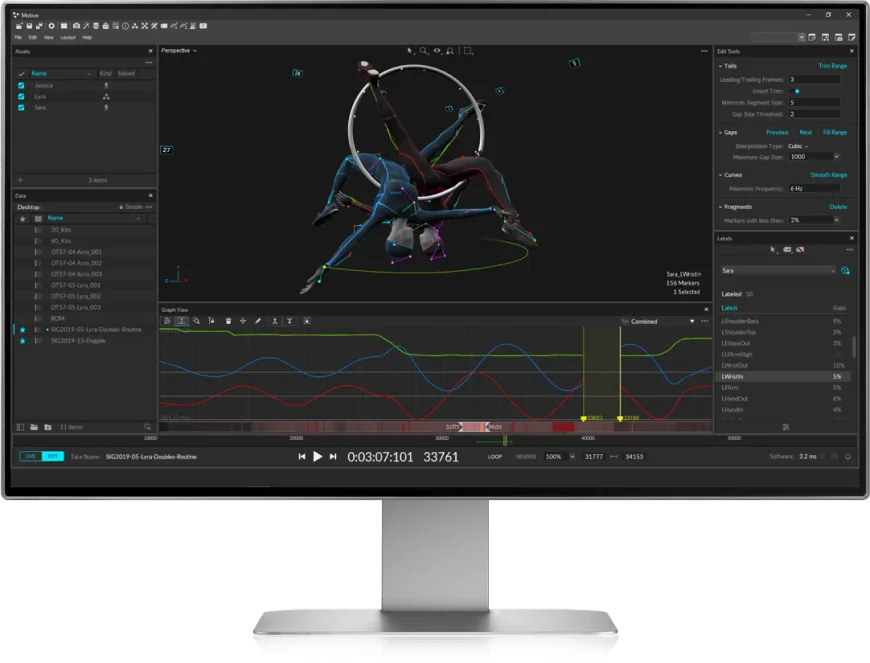

充実した編集ツール

Quantum Solverにより、マーカー修正の時間が圧倒的に短縮されました。また、PythonやC#のテンプレートが付属しているので、後処理が必要な場合はそちらで対応も可能です。従来通り、ギャップ補間、スワップ補正などのマーカー修正を行うこともできます。

幅広いストリーミングオプション

Motiveはあらゆる研究開発用ソフトウェアや3Dレンダリングソフト等にストリーミングすることができます。また無料のNatNet SDKやカメラSDKを使って独自のインターフェースを作成することも可能です。

ストリーミングプロトコル	NatNet (UDP with Multicast/Unicast options) VRPN TrackD
データ受信可能ソフトウェア	STT InSight TheMotionMonitor Visual3D MATLAB LabView
プラグイン	Unreal Engine Unity MotionBuilder OpenVR (HMD Tracking) Maya (VCS only)

OptiTrackのプラグイン

CGアニメーション、Vtuber、VRコンテンツなど様々なシーンでOptiTrackモーションキャプチャーシステムを活用するため、各種プラグイン（無償）が用意されています。

OptiTrackの開発ツール

Motiveソフトウェアで３次元計測したトラッキングデータにネットワーク経由でアクセスするNatNet SDKと、カメラの制御・２DオブジェクトのトラッキングなどMotiveソフトウェアを使用せずに開発するためのパッケージ、Camera SDKなど紹介します。

グローブで繊細な指の動きをキャプチャー

スパイスが現在取り扱っているManus社およびStrechSense社のグローブは、Motive3.X内^※で全身のスケルトンデータとフィンガーデータを統合させて表示・出力することができます。手の甲の丸みや指の開閉など、光学式では表現できないような繊細な指の動きをデータ化することが可能です。

OptiTrack×グローブページ

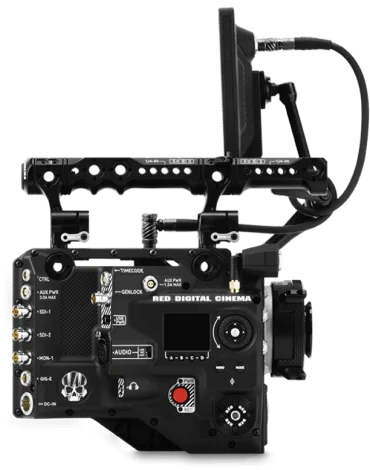

外部同期の入出力、ゲンロック、タイムコード

eSync2を使用すればPrime / Prime^Xシリーズカメラを任意の信号またはソースに同期させることができます。また録画やその他のイベントトリガーを、汎用入力とソフトウェアコマンドから管理できます。

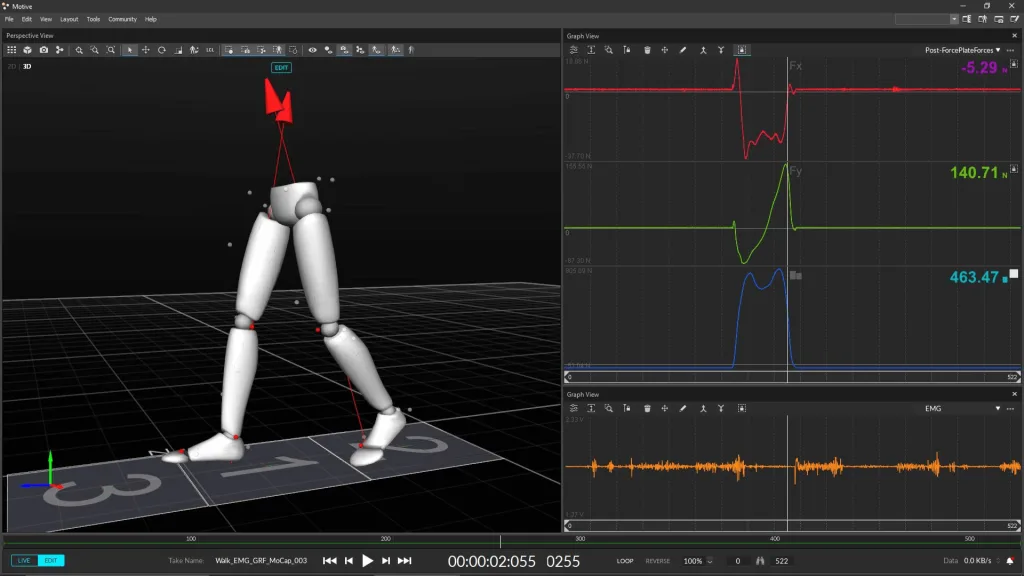

フォースプレートや筋電系をサポート

AMTI / Bertec / Kistlerのデジタルフォースプレート、Delsysの筋電計、およびアナログデバイス（NI-DAQを介して）のプラグアンドプレイをネイティブサポートします。

詳しくはお問い合わせください

解析ソフトと連携

Venus3D R

「VENUS3D R」は、バイオメカニクス分野や工業分野での変位計測を、どなたでも容易に行なえる、新しい3次元解析ソフトウェアです。

角速度や加速度など20種類以上の計算・表示機能が備わっているので、エクセルで苦労して式を入れる必要はありません。

AnyBody

「AnyBody」はヒト筋骨格モデルに動作を与えた際、人体各部に作用する力（筋活動量、筋力・拮抗筋力、腱の弾性エネルギ、関節力・関節モーメントなど）を逆動力学解析で算出します。動作は関節角度入力とモーションキャプチャ計測データに対応し、出力データが自在にカスタマイズできる自由度の高い解析ソフトウェアです。

詳しくはお問い合わせください

※1. ほとんどのOptiTrackカメラ構成では、広いトラッキングエリアでも+/- 0.2mmの精度が得られます。要望する精度が実現するための機器構成についてはご相談ください。
※2. ほとんどのオプティトラックシステムは、3つ以上のパッシブマーカーまたはアクティブマーカーからグローバルオリエンテーション（回転）を導き出します。よって回転精度はこれらのマーカー間の距離によって変化する可能性があります。
