解像度
130万画素
精度※1
+/-0.3mm
標準FPS
240FPS
最大FPS※2
1000FPS
低コストでの導入可能な、薄型・軽量のアクティブマーカー専用カメラです。
小〜中規模エリアにおける高精度なアクティブキャプチャーに最適です。
概要
コンパクトかつハイスペック
6.86cmの正方形、0.21㎏のコンパクトなボディには、LEDが搭載されておりません。一切無駄のないシンプルなデザインで、カメラシステムを目立たせたくないOEMなどに最適なカメラです。
ハイスピードキャプチャー
240FPSのフレームレートとグローバルシャッターにより時速200kmの動きも高精度でキャプチャできます。
直感的で洗練されたデザイン
SlimX シリーズではモーションキャプチャーカメラの、開梱から、セットアップ、キャプチャー、そして解体まで、一連の流れを考慮し設計しました。各プロセスは、シンプルさと使いやすさにこだわってスマートにできています。
「高速ガラス」レンズ
当社では、マーカートラッキングを最適化するために、歪みの少ない「高速ガラス」レンズを独自に設計しています。Slim x 13のレンズには、光透過率の向上、より大きな視野、そしてより高精度な3Dデータを実現するために、広帯域反射防止コーティングが施されています。
フィルターオプション： ソフトウェアで選択可能なフィルター切り替え機能により、赤外線と可視光スペクトルのイメージングを切り替えたり、バンドパスフィルターを選択して他の光源からの干渉をさらに徹底的に除去したりできます。
わかりやすい
ステータスインジケーター
OptiTrackシステムでは、レンズの周りにあるLEDインジケーターで現在のステータスがわかるようになっています。例えば録画中は緑、カメラを選択したら黄色、というようにLEDインジケーターの色が変わり、エリア内の全員に知らせます。カメラを選択すれば、どのカメラが選択されているか知らせます。何色をどのステータスに設定するかはユーザーの好みで自由に設定できます。
高フレームレートでのキャプチャ
Slimx 13のネイティブ240fpsのキャプチャレートと画像停止機能付きグローバルシャッターは、時速125マイルまでの速度で移動する人や物体の計測作業に最適です。
強力なカメラ内画像処理
OptiTrackカメラはすべて、統合された画像処理機能を備えています。マーカーを認識しマーカー重心を計算するアルゴリズム、およびデータ配信までの一連のステップは、世界トップレベルの精度と遅延の少なさの両方を達成するためにとても重要です。
簡単なセットアップ
コンパクトで高品質なグレースケールビデオにより、複数のカメラで同時に画像プレビューが可能になり、リグのセットアップやキャリブレーション時のカメラの照準合わせやフォーカス調整に不可欠なツールとなります。
業界をリードする精度
当社の3D精度は業界最高水準であり、最高解像度を誇る競合製品をも凌駕しています。だからこそ、ActivisionはOptiTrackを、現存する最大かつ最も高精度なパフォーマンスキャプチャーステージの構築企業として選定したのです。
フル解像度グレースケール
すべてのSlimx カメラは同期・キャリブレーションされているのでマーカー、リジッドボディ、スケルトンなどの3Dデータをグレースケールに重ね合わせてフル解像度・フルフレームレートでリアルタイムで確認することも、レコーディングすることも可能です。

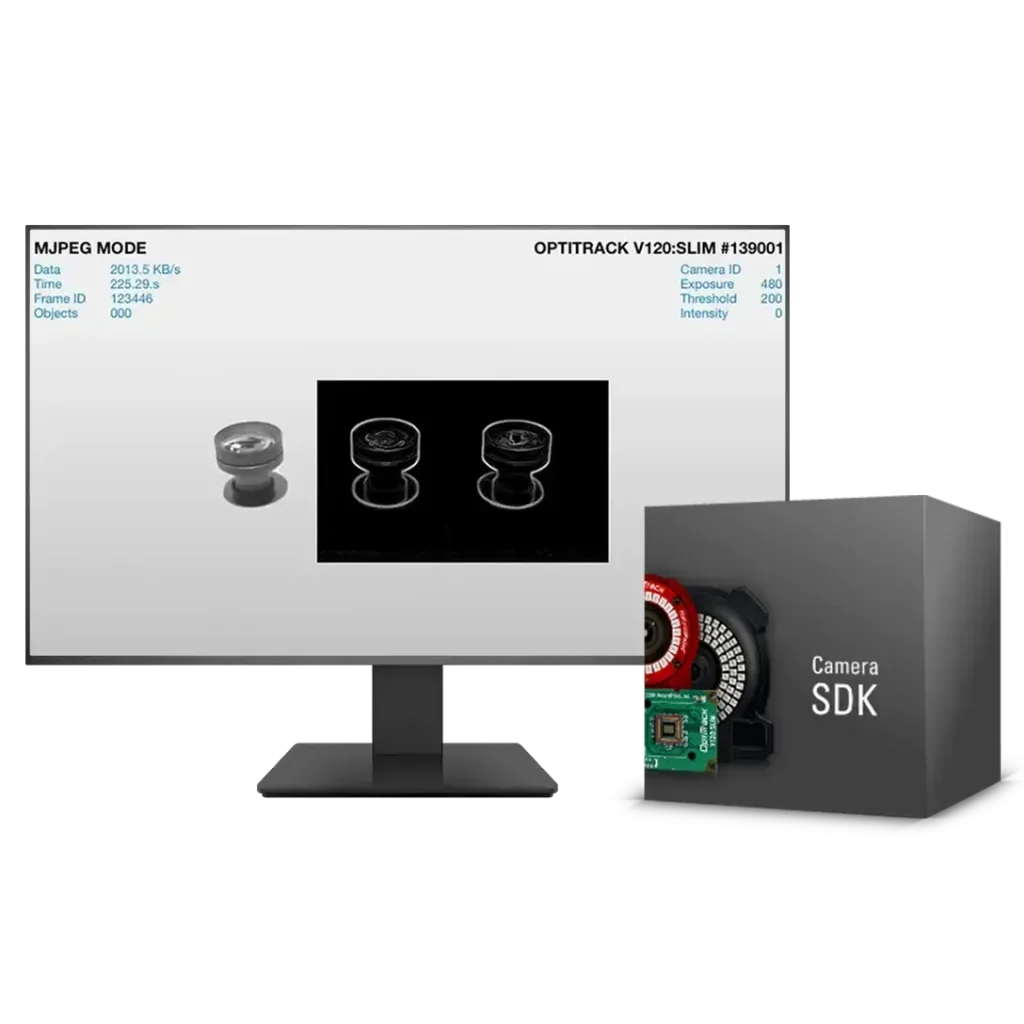

OEMとコンピュータビジョンの統合。
Slimx カメラをOEMの追跡アプリケーションやコンピュータビジョンアプリケーションに組み込むには、無料のSDK（C/C++インターフェース）を使用します。SDKは、カメラの生フレーム、画像処理モード、カメラ設定、2Dオブジェクトデータ、カメラ同期、およびすべての3Dデータの制御とアクセスを可能にします。
外部同期IN/OUT、ゲンロック、
タイムコード
eSync2を使用することで、Prime・PrimeXカメラはほとんどすべての外部機器と同期することが可能です。 カメラはプロ用ビデオゲンロック信号のようなソースにシンクしたり、ソフトウェアからの信号をトリガーにして記録することも可能です。 Motiveをマスターとして使用することも、フォースプレート、EMG、National Instrument DAQなど様々な外部機器からの信号をトリガーにして、正確な同期を実現することが可能です。 SMTPEタイムコードを使用すると、編集とログ記録が簡単になり、非常に正確なフレームタイミングを実現できます。 OptiTrackの無償で提供しているSDKにより、タイミングプロトコル内でさらにカスタマイズできます。

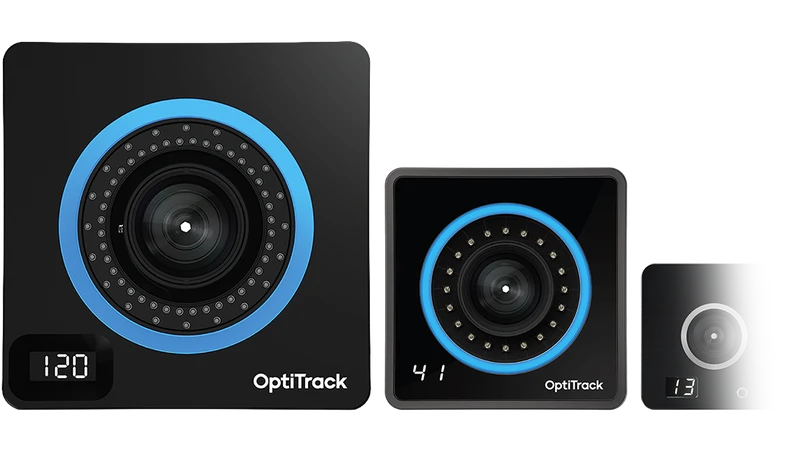

カメラを組み合わせて使用することも可能
OptiTrackカメラはシームレスに連携し、あらゆる用途に最適なモーションキャプチャシステムを構築します。
キャリブレーションの自動更新
Motiveは、システムの通常使用中に収集されたデータに基づいて、自動的かつ継続的にキャリブレーションを行います。温度変化や建物の揺れなどによってキャリブレーションが時間とともに劣化することはなく、常に最新のキャリブレーションが維持されます。

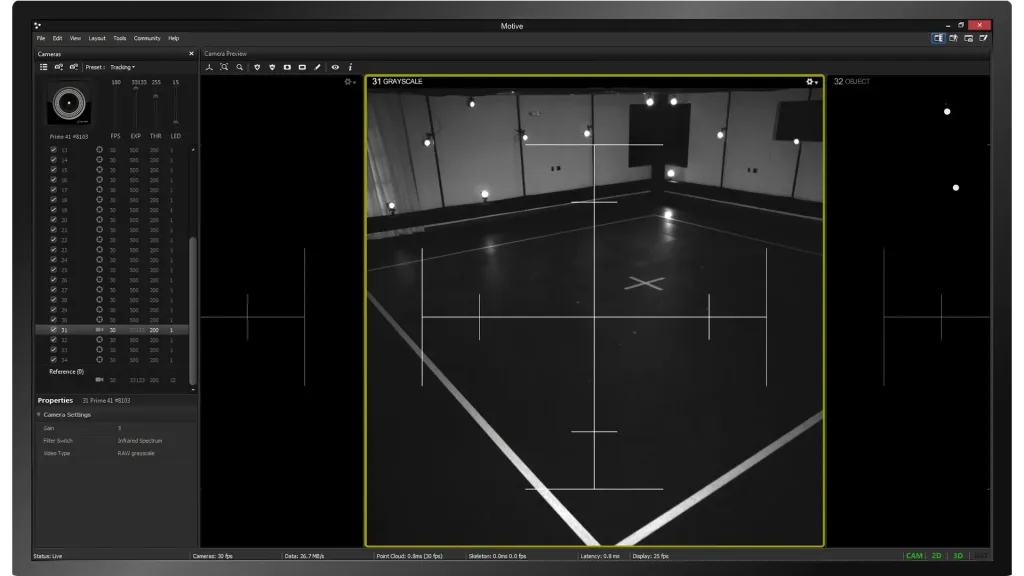

Motiveによるシームレスなワークフロー
OptiTrackのMotiveソフトウェアは、スピード、精度、使いやすさを兼ね備え、キャリブレーションからリアルタイムストリーミングまであらゆる作業を効率化します。また、エイムアシストやオートマスキングなどのツールにより、大規模なシステム設定も一人で簡単に行えます。

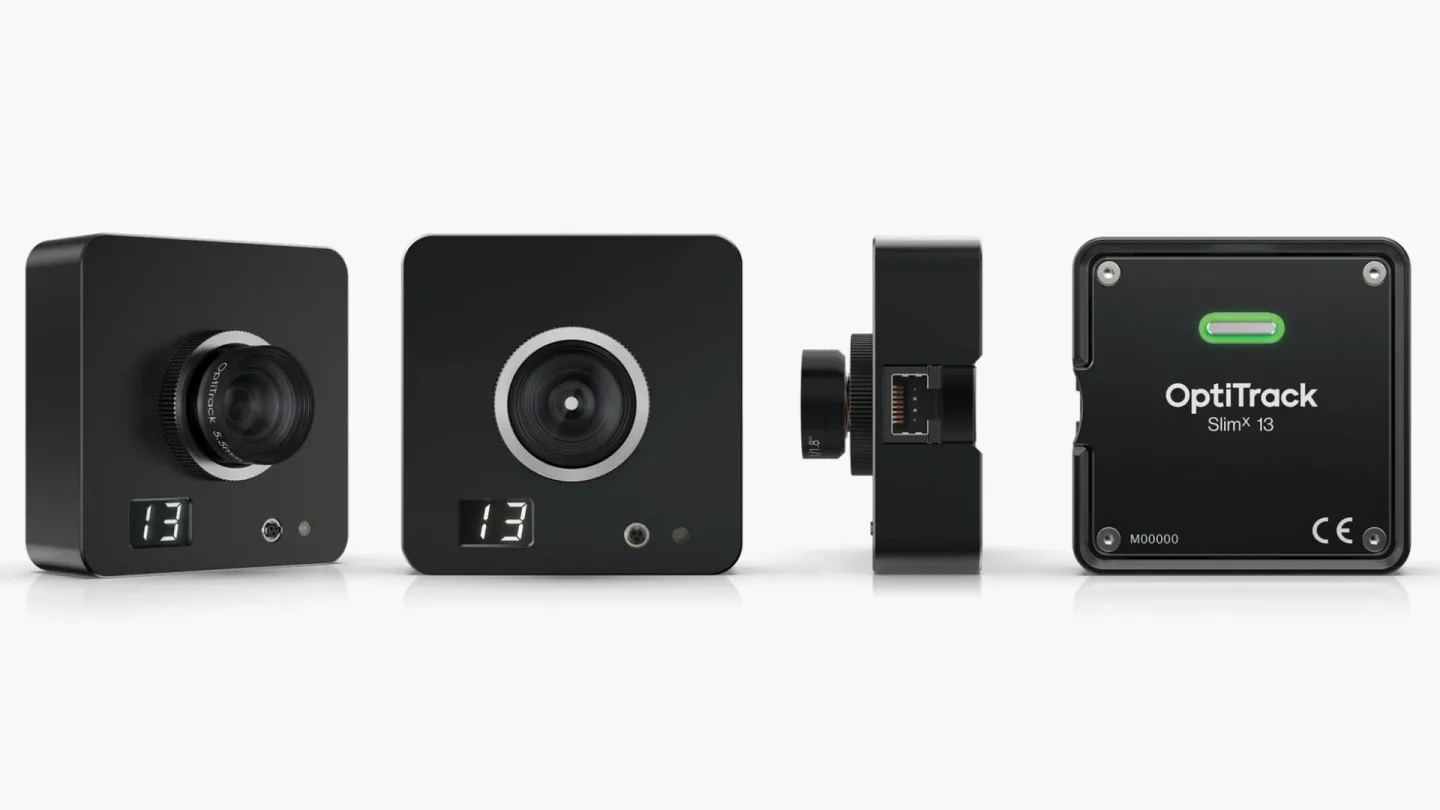

SlimX 13仕様
カメラボディ
- 幅：6.86cm
- 高さ：6.86cm
- 奥行：2.3cm
- 重さ：0.21kg
- アルミニウム/ポリカーボネート
- 三脚ネジ穴×2 1/4（ISO 1222規格）
- LEDステータスインジケーター（2桁の番号表示）
| イメージセンサー |
|
|---|---|
| レンズ＆フィルター |
|
| 精度 トラッキングレンジ（※3） |
|
| グローバルシャッター |
|
| イメージプロセッシング タイプ |
|
| 入出力＆電源 |
|
- ※1 9m×9mの範囲で14mmマーカーをトラッキングした時の標準精度になります。
- ※2 以下の表を参照ください。
| フレームレート | 解像度 | FOV（5.5mm lens） |
|---|---|---|
| 240fps | 1280×1024 | 56°×45° |
| 360fps | 1040×832 | 49°×40° |
| 500fps | 880×704 | 42°×34° |
| 1000fps | 624×496 | 30°×24° |
- ※3 通常パッシブマーカーで複数の剛体をトラッキングする場合、剛体の入れ替わりが発生しないように各剛体のマーカー配置を固有のものにする必要があります。 しかしアクティブマーカーは固有のIDを発信するため、入れ替わりが100％発生しません。LEDマーカーはトラッキングエリアに入れると0.1秒未満でIDを取得します。
