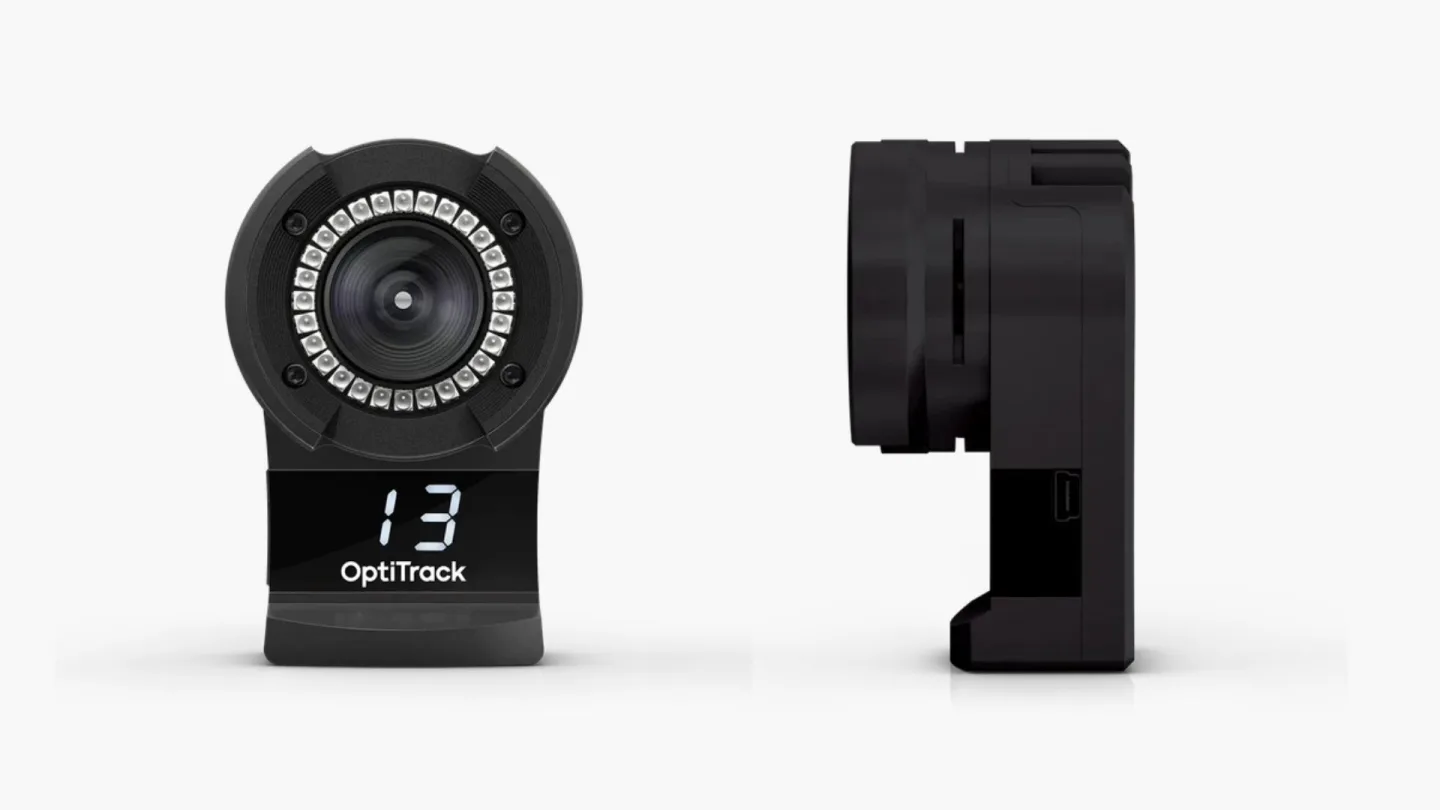

OptiTrack Flex 13

Ethernetカメラと同等のスペック

製品カタログをダウンロードお見積り・お問い合わせ

USBモデル最高のスペックが持ち運びやすい
コンパクトなボディに。様々なシーンで活躍する
コストパフォーマンスの良いカメラ。

解像度

130万画素

精度^※1

+/-0.20mm

標準FPS

120FPS

レイテンシー

8.3ms

Flex 13概要
仕様

Flex 13概要

リアルタイム精度

Flex 13の1.3メガピクセルイメージャーは、Flex 3の4倍以上の解像度を実現しています。OptiTrack独自のリアルタイム処理アルゴリズムと組み合わせることで、0.5mm未満の許容誤差で動きを追跡することが可能となり、複数人の被写体の撮影や複雑な動きの追跡など、高度なトラッキングが求められる用途に最適です。

低価格で大きな成果を実現

130万画素の高解像度、120fpsのサンプリングレート、そして56°の広視野角を誇るFlex 13は、効率的かつ手頃な価格のモーションキャプチャーシステムとして、まさに傑作と

言えるでしょう。AAAスタジオからインディーズスタジオまで、あらゆる規模のスタジオに最適な価格で、プロ仕様のキャプチャーシステムの精度と正確さを体感してください。

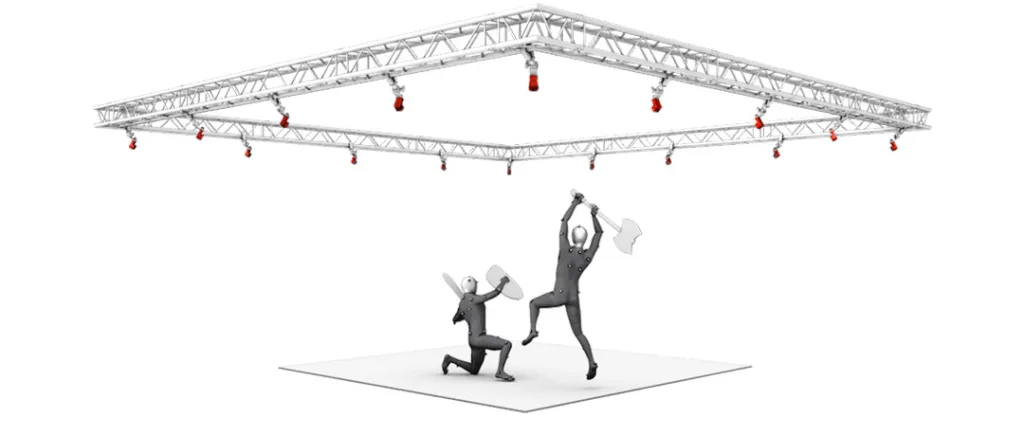

キャプチャボリュームを最大化しましょう。

お客様からより広い撮影範囲を求める声が寄せられ、それに応えました。標準の56°レンズを装着し、標準的な20フィート×20フィートの配置で設置した場合、このカメラは業界最大級の有効撮影範囲を実現し、広範囲の撮影を可能にします。

大規模

中規模

小規模

Flex 13はFlex 3の4倍（1280×1024）の解像度です。
OptiTrackのプロセッシングアルゴリズムと組み合わせればより高精度に複数人数でのキャプチャーや複雑なモーショントラッキングを可能にすることが出来ます。

カメラ内画像処理

Flex 13は、様々な種類の前処理済み画像をPCに送信できるため、画像処理とシステムスケーリングの効率化が実現します。

精度

オブジェクト処理に似ていますが、マーカーの選択的なグレースケール画像をPCに送信してオブジェクトデータを計算します。最も詳細なマーカー情報を提供しますが、オブジェクト処理よりも多くのCPUリソースを必要とします。

物体

当社独自の高精度グレースケール処理手法を用いて、カメラ上でマーカーの位置、サイズ、円形度を検出します。最小限のCPU負荷で優れた精度を実現します。

MJPEG圧縮グレースケール

高解像度のグレースケールフレームをカメラ内で圧縮し、シーンビデオの拡張性を大幅に向上させます。

生のグレースケール

フル解像度、非圧縮グレースケール。

業界をリードする精度

当社の3D精度は業界最高水準であり、最高解像度を誇る競合製品をも凌駕しています。だからこそ、ActivisionはOptiTrackを、現存する最大かつ最も高精度なパフォーマンスキャプチャーステージの構築企業として選定したのです。

高解像度グレースケール参照ビデオ

Flexカメラはすべて、同期・キャリブレーション済みの3Dオーバーレイを備えたリファレンスビデオソースとして使用できます。マーカー、剛体、骨格などの3Dオーバーレイを含む、フル解像度・フルフレームレートのビデオを配信および/または録画できます。

キャリブレーションの自動更新

Motiveは、システムの通常使用中に収集されたデータに基づいて、自動的かつ継続的にキャリブレーションを行います。温度変化や建物の揺れなどによってキャリブレーションが時間とともに劣化することはなく、常に最新のキャリブレーションが維持されます。

エイムアシスト

シングルユーザーによるカメラ設定と照準調整 OptiTrackのカメラ内蔵エイムアシスト機能を使えば、1人でFlex 13システム全体を効率的に設定し、照準調整できます。ボタンを1回押すだけでカメラビューがフルスクリーンになり、画像がグレースケールに設定され、IRフィルターが格納され、露出が増加して照明が強化され、画像の鮮明度が向上します。画像は完璧なので、キャプチャボリュームの床に基準マーカーを配置する必要はもうありません。ソフトウェアインターフェースに触れることなく、各カメラを便利かつ正確に照準調整できます。1台のカメラの照準調整が完了したら、ボタンを1回押すだけで次のカメラに移ることができます。

交換可能なM12レンズ

Flex 13は、専用設計の交換式M12レンズを使用することで、様々な用途に合わせて最適化できます。5.5mmと8mmのEFLレンズから選択することで、カメラを理想的な撮影範囲に合わせることができます。どちらのレンズも、特殊なスプリング式フォーカスアシスト、非常に低い歪み、そしてトラッキング距離を伸ばすための明るいF#1.8の絞りを備えています。一般的な用途では、標準的なトラッキング用途には5.5mmレンズを、より広い範囲や画素密度が必要な場合は8mmレンズを使用します。

目立たない赤外線

Flex 13カメラは、ほぼ目に見えない850nmの赤外線を発するため、目立たない照明となり、可視光線を発するカメラによって引き起こされる視覚疲労や、撮影機材への不要な注目を防ぎます。

Motiveによるシームレスなワークフロー

OptiTrackのMotiveソフトウェアは、スピード、精度、使いやすさを兼ね備え、キャリブレーションからリアルタイムストリーミングまであらゆる作業を効率化します。また、エイムアシストやオートマスキングなどのツールにより、大規模なシステム設定も一人で簡単に行えます。

お見積もり・お問い合わせお見積やご質問、デモンストレーションのご相談など。

Flex 13仕様

カメラボディ

幅　53.8 mm
高さ　81 mm
奥行　42.4 mm
重量　0.187kg
三脚ネジ穴　1/4（ISO 1222規格）
ステータスインジケーター
2ケタの番号（LED）
2色のステータス（LED）

イメージセンサー	ピクセルサイズ　4.8 µm × 4.8 µm センサーサイズ　6.144 mm × 4.9152 mm 解像度　1280 × 1024 (1.3MP) フレームレート 30-120 FPS (調整可能) 精度　1mm以下遅延　8.3 ms シャッタータイプ　グローバルシャッタースピード初期設定　500 µs（1/50,000秒）最小　20 µs 最大　7.5 ms (at 120 FPS)
レンズ＆フィルター	デフォルトレンズ： 5.5mm F#1.8 水平 FOV: 56° 垂直 FOV: 46° オプションレンズ： 8mm F#1.8 水平 FOV: 42° 垂直 FOV: 34° M12レンズマウントフォーカス調整可能（スプリングアシスト付き）フィルタオプション： 800 nm IRロングパスフィルタ 800nm/700nm フィルタースイッチャー 850nmバンドパスフィルタ 850nm/700nm フィルタースイッチャー
イメージプロセッシングタイプ	オブジェクトモードセグメントモードプレシジョングレースケールモード MJPEGグレースケールモード Rawグレースケールモード
LEDリング	LED　28個 IRイルミネーター　850 nm IR 輝度調整可能ストロボモード/連続モード切替可能取り外し可能
入出力＆電源	データ　USB 2.0 同期　USB 2.0 (OptiSync使用) 電源　USB 2.0 @ 1 A
