OptiTrack Flex 3

低コストで1ｍｍ以下の精度

製品カタログをダウンロードお見積り・お問い合わせ

OptiTrackのすべてはここから。
世界中で使われてきたもっともポピュラーなカメラ。

解像度

30万画素

精度^※1

+/-0.50mm

標準FPS

100FPS

レイテンシー

10ms

Flex 3概要
仕様

Flex 3概要

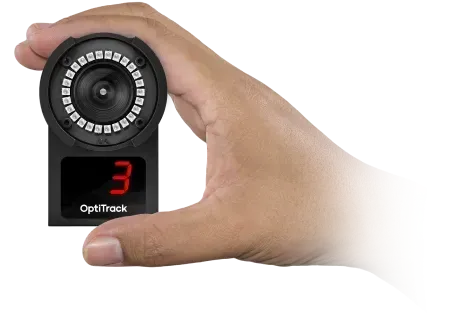

薄型設計で、目立たない形での組み込みが可能。

Flex 3カメラは、小規模な設備に目立たずに組み込むことができ、また、さまざまな種類の物体を追跡するためにデスクトップのキャプチャ範囲を最適化することも可能にします。

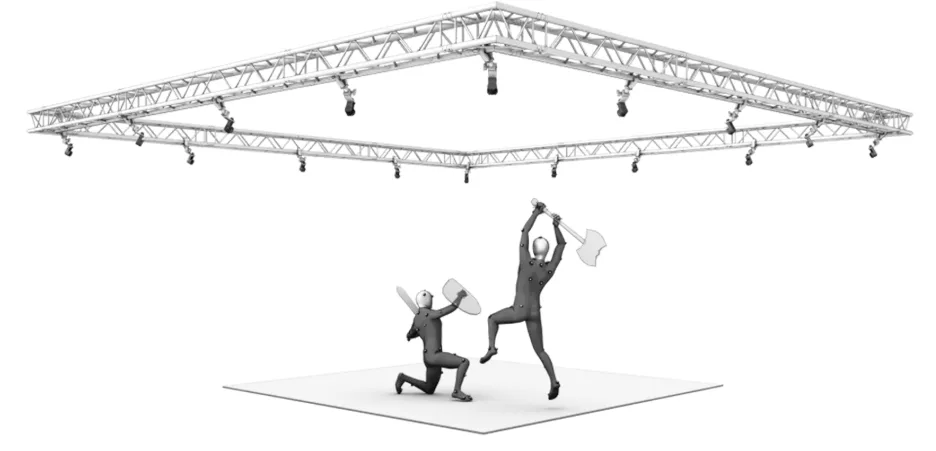

小規模から始めて、時間をかけて成長させていく

OptiTrackシステムはモジュール式なので、モーション追跡技術への初期投資を抑えることができます。7,000ドル以下の6台のカメラセットから始め、追跡ニーズや予算の拡大に合わせて、カメラや新しいソフトウェアアプリケーションを追加することで、システムの機能を拡張できます。

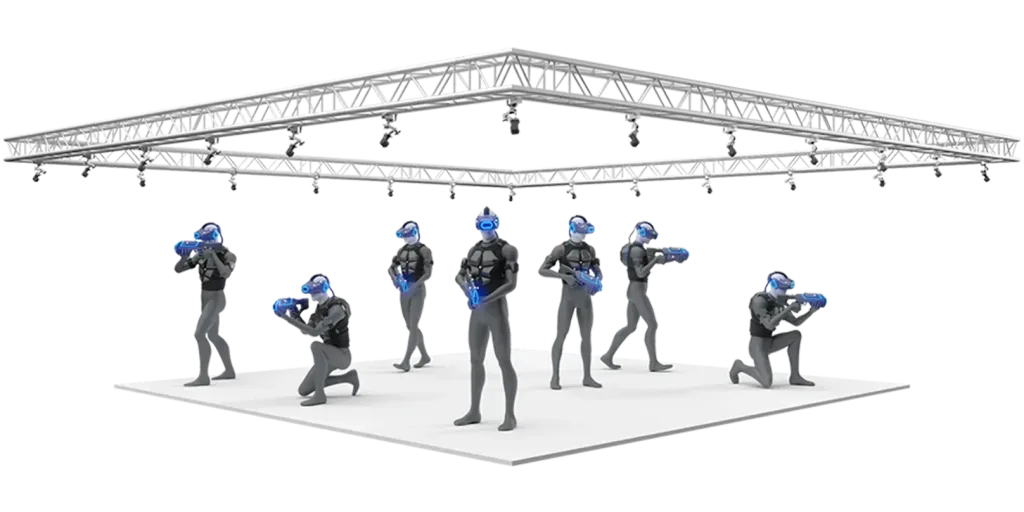

大規模

中規模

小規模

カメラ内画像処理

Flex 3は、様々な種類の前処理済み画像をPCに送信できるため、画像処理とシステムスケーリングの効率化が実現します。

処理の種類

精度

オブジェクト処理に似ていますが、マーカーの選択的なグレースケール画像をPCに送信してオブジェクトデータを計算します。最も詳細なマーカー情報を提供しますが、オブジェクト処理よりも多くのCPUリソースを必要とします。

物体

当社独自の高精度グレースケール処理手法を用いて、カメラ上でマーカーの位置、サイズ、円形度を検出します。最小限のCPU負荷で優れた精度を実現します。

MJPEG圧縮グレースケール

高解像度のグレースケールフレームをカメラ内で圧縮し、シーンビデオの拡張性を大幅に向上させます。

生のグレースケール

フル解像度、非圧縮グレースケール。

高解像度グレースケール参照ビデオ

Flexカメラはすべて、同期・キャリブレーション済みの3Dオーバーレイを備えたリファレンスビデオソースとして使用できます。マーカー、剛体、骨格などの3Dオーバーレイを含む、フル解像度・フルフレームレートのビデオを配信および/または録画できます。

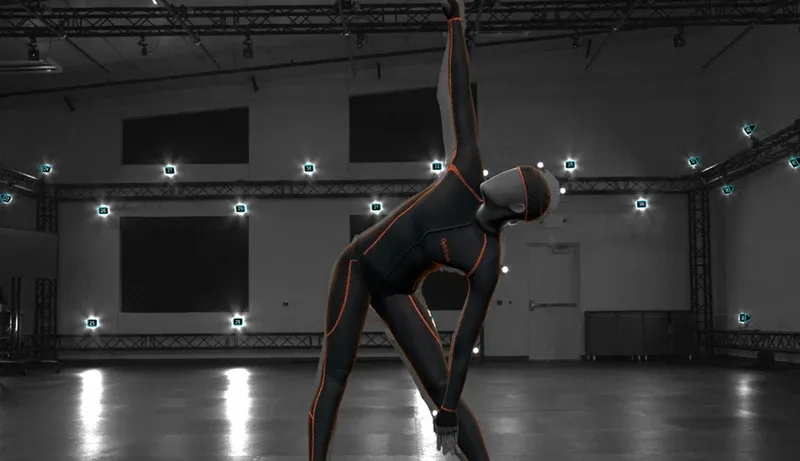

業界をリードする精度

当社の3D精度は業界最高水準であり、最高解像度を誇る競合製品をも凌駕しています。だからこそ、ActivisionはOptiTrackを、現存する最大かつ最も高精度なパフォーマンスキャプチャーステージの構築企業として選定したのです。

キャリブレーションの自動更新

Motiveは、システムの通常使用中に収集されたデータに基づいて、自動的かつ継続的にキャリブレーションを行います。温度変化や建物の揺れなどによってキャリブレーションが時間とともに劣化することはなく、常に最新のキャリブレーションが維持されます。

高速、高精度、効率的なキャプチャ

Flex 3は、グローバルシャッターイメージャーと100fpsの撮影速度により、高速で移動する物体を捉えることができます。高度な画像処理アルゴリズムによって640×480VGA解像度を最大限に活用することで、Flex 3はマーカーを高い精度で追跡できます。

交換可能なM12レンズ

Flex 3は、専用設計の交換式M12レンズを使用することで、様々な用途に合わせて最適化できます。3.5mmと4.5mmのEFLレンズから選択することで、カメラを理想的な撮影範囲に合わせることができます。どちらのレンズも、特殊なスプリング式フォーカスアシスト、非常に低い歪み、そしてトラッキング距離を伸ばすための明るいF#1.6の絞りを備えています。一般的な用途としては、狭いスペースでの撮影には3.5mmレンズ、広い撮影範囲やカメラ台数が多い場合は4.5mmレンズが使用されます。

目立たない赤外線

Flex 3カメラは、ほぼ目に見えない850nmの赤外線を発するため、目立たない照明となり、可視光線を発するカメラによって引き起こされる視覚疲労や、撮影機材への不要な注目を防ぎます。

Motiveによるシームレスなワークフロー

OptiTrackのMotiveソフトウェアは、スピード、精度、使いやすさを兼ね備え、キャリブレーションからリアルタイムストリーミングまであらゆる作業を効率化します。また、エイムアシストやオートマスキングなどのツールにより、大規模なシステム設定も一人で簡単に行えます。

お見積もり・お問い合わせお見積やご質問、デモンストレーションのご相談など。

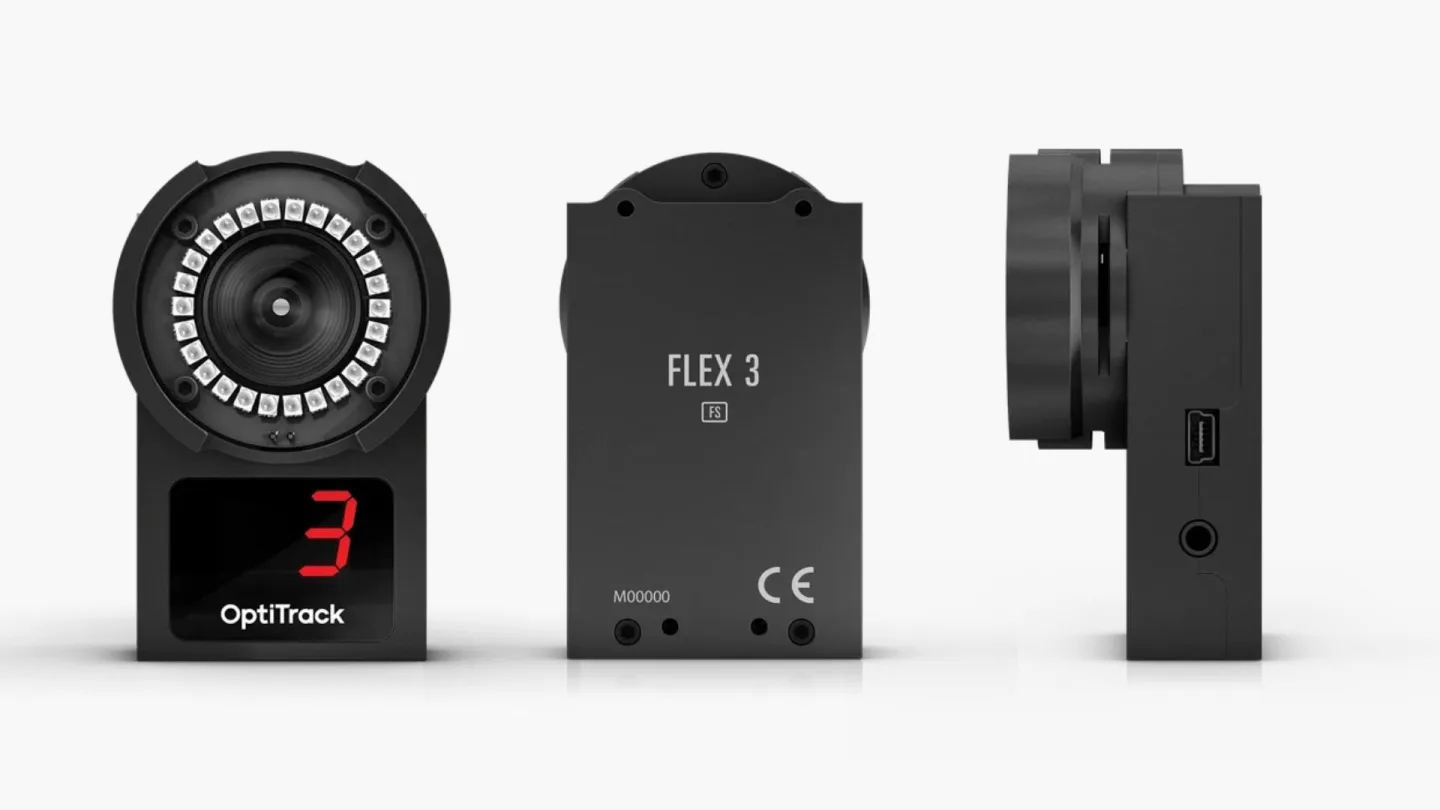

Flex 3仕様

カメラボディ

幅　45.2 mm
高さ　74.7 mm
奥行　36.6 mm
重量　0.12kg
三脚ネジ穴　1/4（ISO 1222規格）
ステータスインジケーター 2ケタの番号（LED）

イメージセンサー	ピクセルサイズ　6 µm × 6 µm センサーサイズ　4.5 mm × 2.88 mm 解像度　640 × 480 (VGA, 752×480から切り出し) フレームレート 25,50,100 FPS フレームデシメーション(N番目のフレームごとに送信）空間デジメーション　320×240, 160×120 遅延　10 ms シャッタータイプ　グローバルシャッタースピード初期設定　1/1,000秒（1ms）最小　1/50,000秒（20 µs）
レンズ＆フィルター	デフォルトレンズ： 4.5mm F#1.6 水平 FOV: 46° 垂直 FOV: 35° オプションレンズ： 3.5mm F#1.6 水平 FOV: 58° 垂直 FOV: 45° 5.5mm F#1.6 水平 FOV: 38° 垂直 FOV: 29° M12レンズマウントフォーカス調整可能（スプリングアシスト付き）フィルタオプション： 800 nm IRロングパスフィルタ 800nm/700nm フィルタースイッチャー 850nmバンドパスフィルタ 850nm/700nm フィルタースイッチャー
イメージプロセッシングタイプ	オブジェクトモードセグメントモードプレシジョングレースケールモード MJPEGグレースケールモード Rawグレースケールモード
LEDリング	LED　26個 IRイルミネーター　850 nm IR 輝度調整可能ストロボモード/連続モード切替可能取り外し可能
入出力＆電源	データ　USB 2.0 同期　USB 2.0 あるいはシンクケーブル使用電源　USB 2.0 標準　5V@ 490mA ハイパワー　680mA
