OptiTrack Prime^X 41

大～中規模エリアに最適なデザイン

製品カタログをダウンロードお見積り・お問い合わせ

業界トップの精度

解像度

4.1万画素

精度^※1

+/-0.10mm

標準FPS

180FPS

最大FPS^※2

1000FPS

Prime^X 41を使えば、最も精度が高く、広範囲をカバーする三次元モーションキャプチャーシステムが構築できます。
Prime 41からPrime^X 41になってよりパワーアップしました。

概要
仕様

概要

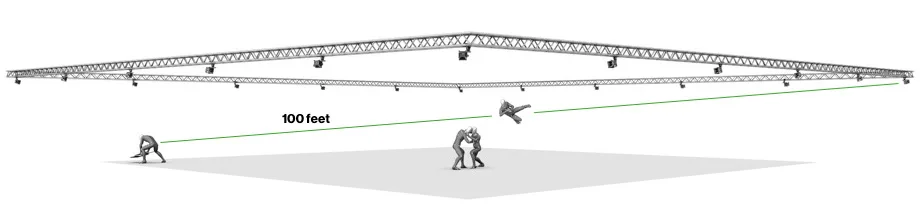

広大なキャプチャーエリア

反射マーカーなら30m、個別の赤外線パターンを持ったSignature Pulse Active（※3）マーカーなら45mまでキャプチャーできるカメラです。これにより反射マーカーなら8,200m³、アクティブマーカーなら28,300m³のキャプチャーボリュームを実現できます。

Prime^X＝高精度

自社開発の低歪みレンズと10ビットグレースケール深度により、量子化ノイズが削減され、精度が向上します。その結果、非常に鮮明で美しい画像、より良い重心精度、より良い三次元精度が得られます。解像度以上に画質の良さは重要であり、精度に影響する部分です。

直感的でエレガントなデザイン

Prime^Xシリーズではモーションキャプチャーカメラの、開梱から、セットアップ、キャプチャー、そして解体まで、一連の流れを考慮し設計しました。各プロセスは、シンプルさと使いやすさにこだわってスマートにできています。

パッシブマーカーと
アクティブマーカー両方が
キャプチャー可能

位置誤差は+/- 0.10mm未満、回転誤差は0.5度未満でトラッキングを実現可能です。ユーザーはシーンに合わせて、より良い結果を得るためにアクティブマーカーとパッシブマーカーを組み合わせて使用することができます。

Primeシリーズは混在可能

PrimeおよびPrime^Xシリーズのカメラは混在して使用でき、設置環境・用途などに応じた最適な構成を構築することができます。 11種類のカメラからあなたの用途にあった環境で最高の三次元精度を実現するためのシステムを構築してください。

Fast glass 12mmレンズ

最適なマーカートラッキングのために極限まで歪みを減らしたFast glassレンズを独自開発しました。Prime^X 41の標準12mmレンズは、広帯域反射防止コーティングが施されており、イメージセンサーへの光透過率が劇的に向上し、より広いエリアでより正確な三次元データが得られます。

強力なカメラ内画像処理

OptiTrackカメラはすべて、統合された画像処理機能を備えています。マーカーを認識しマーカー重心を計算するアルゴリズム、およびデータ配信までの一連のステップは、世界トップレベルの精度と遅延の少なさの両方を達成するためにとても重要です。

わかりやすい
ステータスインジケーター

OptiTrackシステムでは、レンズの周りにあるLEDインジケーターで現在のステータスがわかるようになっています。例えば録画中は緑、カメラを選択したら黄色、というようにLEDインジケーターの色が変わり、エリア内の全員に知らせます。カメラを選択すれば、どのカメラが選択されているか知らせます。何色をどのステータスに設定するかはユーザーの好みで自由に設定できます。

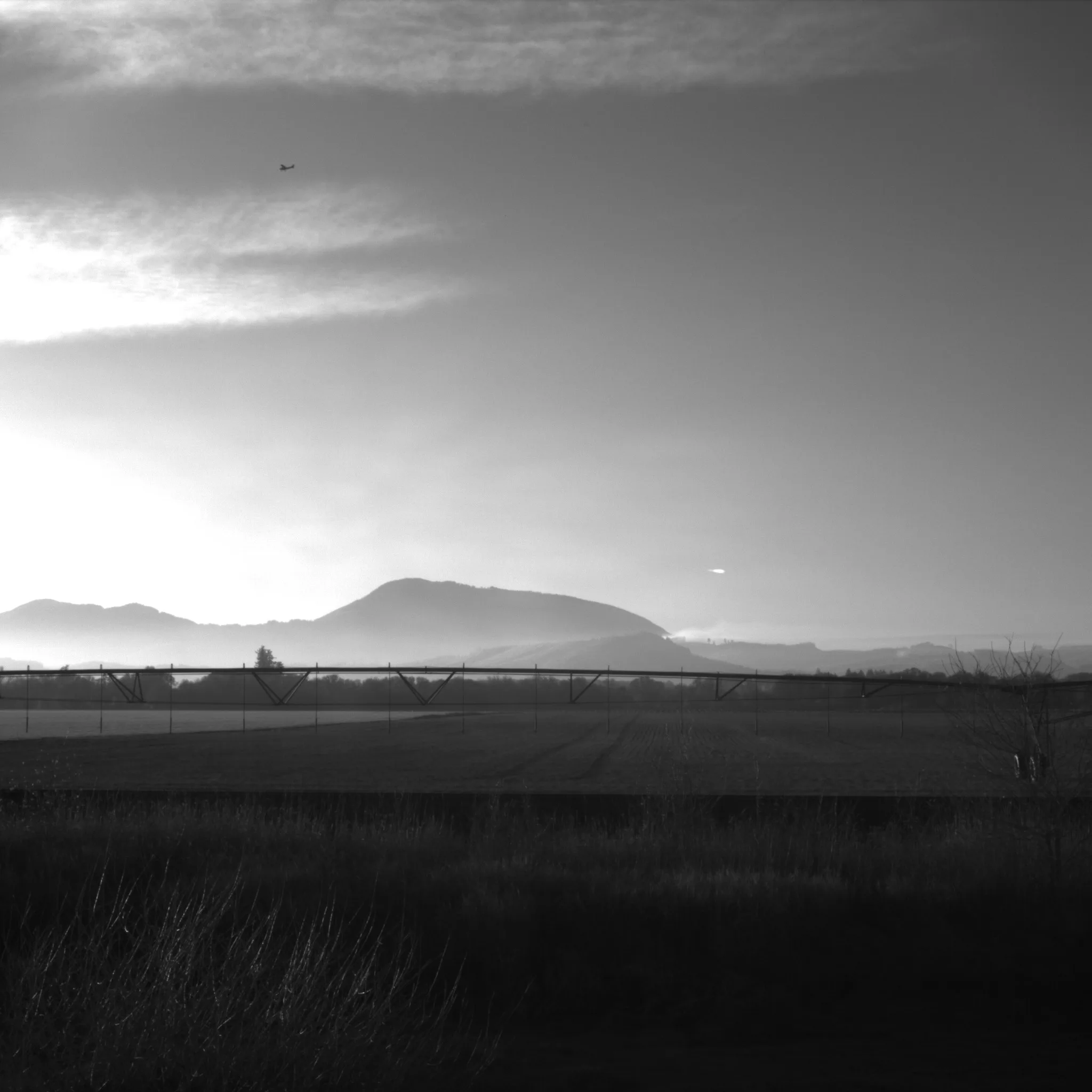

フル解像度グレースケール

すべてのPrime^Xカメラは同期・キャリブレーションされているのでマーカー、リジッドボディ、スケルトンなどの3Dデータをグレースケールに重ね合わせてフル解像度・フルフレームレートでリアルタイムで確認することも、レコーディングすることも可能です。

屋外キャプチャーに特殊な設定はいりません

Prime^X 41は屋外のキャプチャーでも世界トップレベルの計測範囲を誇ります。強い日差しの条件の元、パッシブマーカーでは16ｍ、アクティブマーカーでは21ｍほどの計測範囲を実現しました。

簡単セットアップ

エイムアシスト機能でカメラの向きを調整することができ、レンズ調整もしやすいので簡単にセットアップすることが可能です。

外部同期IN/OUT、ゲンロック、
タイムコード

eSync2を使用することで、Prime・Prime^Xカメラはほとんどすべての外部機器と同期することが可能です。カメラはプロ用ビデオゲンロック信号のようなソースにシンクしたり、ソフトウェアからの信号をトリガーにして記録することも可能です。 Motiveをマスターとして使用することも、フォースプレート、EMG、National Instrument DAQなど様々な外部機器からの信号をトリガーにして、正確な同期を実現することが可能です。 SMTPEタイムコードを使用すると、編集とログ記録が簡単になり、非常に正確なフレームタイミングを実現できます。 OptiTrackの無償で提供しているSDKにより、タイミングプロトコル内でさらにカスタマイズできます。

どんな場所でも最適な機器構成を

OptiTrackは世界中で様々な形・サイズの空間に10,000以上のトラッキングシステムが設置されています。これら膨大な知見に基づき、お客様のご要望を満たした過不足のない最適なシステム構成をご提案致します。

ソフトウェアにも注目！

慣れ親しんだ機能に加えて、もう手放せない機能が追加されています。コンティニアスキャリブレーションは最初にキャリブレーションすれば、キャプチャーしているだけで自動的にキャリブレーションが更新されます。時間経過や温度変化の影響、誤ってカメラにぶつかってしまった場合などでキャリブレーションが壊れることはもうありません。

OEM & computer vision integration

Prime^X 41をOEMとしてコンピュータービジョンアプリケーションに組み込むことが可能です。 C/C++の無料のCameraSDKを使い、カメラのrawデータ、画像処理モード、カメラ設定、2Dのオブジェクトデータ、カメラ同期やすべての3Dデータにアクセス・操作することができます。

お見積もり・お問い合わせお見積やご質問、デモンストレーションのご相談など。

仕様

カメラボディ

幅：12.6cm
高さ：12.6cm
奥行：13.2cm
重量：1.36kg
アルミニウム/ポリカーボネート
三脚ネジ穴×2　1/4（ISO 1222規格）
LEDステータスインジケーター（2桁の番号表示）
フルカラーアクティビティインジケーター

項目	Prime^X 41	Prime^X 41W
イメージセンサー	解像度：2048×2048 標準フレームレート：180Hz 遅延：5.5ms
レンズ＆フィルター	フォーカス調整可能 F-stop 850nmバンドパスフィルターデフォルトレンズ：12mm F#1.8 水平FOV：51° 垂直FOV：51°	フォーカス調整可能 F-stop 850nmバンドパスフィルターワイドレンズ：8.9mm F#2.5 水平FOV：65° 垂直FOV：65°
精度トラッキングレンジ（※1）	3次元精度：0.10mm以下パッシブマーカー：30m アクティブマーカー：45m
グローバルシャッター	初期設定：0.25ms 最小：0.01ms 最大：250FPSで4.0ms
イメージプロセッシングタイプ	オブジェクトモードセグメントモード Raw グレースケールモード MJPEG グレースケールモード
LEDリング	20個のウルトラハイパワーLED 850nm IRイルミネーターストロボモード輝度調整可能（ON/OFF）
入出力＆電源	データ：GigE(1000BASE-T) 同期：Ethernet 電源：PoE/PoE+

※1 9m×9mの範囲で14mmマーカーをトラッキングした時の標準精度になります。
※2 以下の表を参照ください。

フレームレート	解像度	FOV
180fps	2048×2048	51°×51°
240fps	2048×1440	51°×37°
500fps	2048×720	51°×18°
1000fps	2048×352	51°×9°

※3 通常パッシブマーカーで複数の剛体をトラッキングする場合、剛体の入れ替わりが発生しないように各剛体のマーカー配置を固有のものにする必要があります。しかしアクティブマーカーは固有のIDを発信するため、入れ替わりが100％発生しません。LEDマーカーはトラッキングエリアに入れると0.1秒未満でIDを取得します。
